แม่เหล็กของลำโพงทำอะไร? คู่มือฉบับสมบูรณ์เกี่ยวกับประเภท ประสิทธิภาพ และการเลือก

แม่เหล็กของลำโพงเป็นส่วนประกอบหลักในการแปลงพลังงานที่แปลงสัญญาณไฟฟ้าให้เป็นคลื่นเสียงทางกายภาพ หากไม่มีแม่เหล็ก ตัวขับลำโพงจะไม่สามารถเคลื่อนย้ายอากาศได้ และไม่มีเสียงออกมา ประเภท ขนาด และวัสดุของแม่เหล็กจะกำหนดประสิทธิภาพของลำโพง การตอบสนองความถี่ ระดับความผิดเพี้ยน และความเสถียรทางความร้อนของลำโพงโดยตรง ไม่ว่าคุณจะเป็นวิศวกรเสียงที่ระบุไดรเวอร์สำหรับตู้ลำโพงมืออาชีพ ลูกค้าที่ประเมินหูฟัง หรือนักออกแบบผลิตภัณฑ์ที่เลือกส่วนประกอบสำหรับอุปกรณ์ Bluetooth แบบพกพา การทำความเข้าใจแม่เหล็กของลำโพงเป็นพื้นฐานในการบรรลุประสิทธิภาพเสียงที่คุณต้องการ

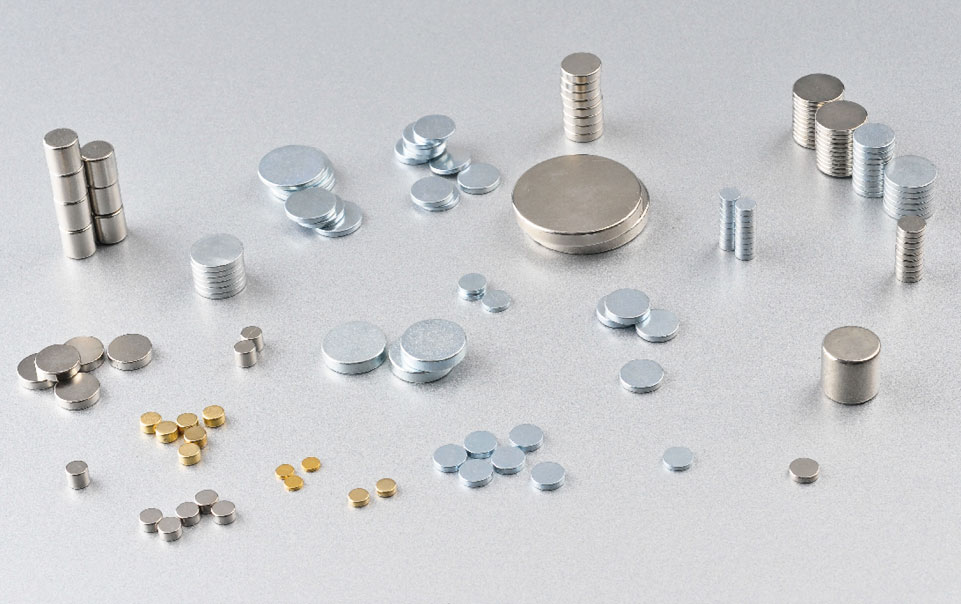

คลิกเพื่อเยี่ยมชมผลิตภัณฑ์ของเรา: แม่เหล็ก NdFeB เผา

1. แม่เหล็กของลำโพงทำงานอย่างไร

แม่เหล็กของลำโพงทำงานโดยการสร้างสนามแม่เหล็กคงที่ ซึ่งคอยล์เสียงที่มีกระแสเสียงสลับจะสร้างแรงที่ผันผวน ขับกรวยหรือไดอะแฟรมเพื่อสร้างเสียง หลักการทำงานนี้ หรือที่เรียกว่าหลักอิเล็กโทรไดนามิกหรือมูฟวิ่งคอยล์ เริ่มจำหน่ายครั้งแรกในปี 1925 และยังคงเป็นเทคโนโลยีลำโพงที่โดดเด่นในปัจจุบัน

ลำดับพื้นฐานของเหตุการณ์ในลำโพงไดนามิกทุกตัวคือ:

• เครื่องขยายเสียงจะส่งสัญญาณไฟฟ้าสลับไปยังวอยซ์คอยล์ ซึ่งเป็นขดลวดทรงกระบอกที่พันรอบคอยล์เสียง
• คอยล์เสียงอยู่ภายในช่องว่างแคบๆ ในวงจรแม่เหล็ก ซึ่งอยู่ในตำแหน่งที่แม่นยำในบริเวณที่มีความหนาแน่นฟลักซ์แม่เหล็กสูงสุด (วัดใน Tesla หรือ Gauss)
• ตามกฎมือซ้ายของเฟลมมิ่ง ปฏิสัมพันธ์ระหว่างกระแสในขดลวดและสนามแม่เหล็กจะทำให้เกิดแรงตามแนวแกนของผู้พูด ซึ่งก็คือ แรงลอเรนซ์
• เมื่อสัญญาณเสียงสลับขั้วและแอมพลิจูด คอยล์และกรวยที่ติดอยู่จะเคลื่อนที่ไปมา เพื่อบีบอัดและทำให้อากาศโดยรอบลดน้อยลงเพื่อสร้างคลื่นแรงดันเสียง

บทบาทของแม่เหล็กถาวรคือการรักษาสนามที่แข็งแกร่ง มั่นคง และสม่ำเสมอในช่องว่างคอยล์เสียง สนามที่แรงกว่าหมายถึงแรงที่มากขึ้นต่อหน่วยกระแสไฟฟ้า ซึ่งแปลโดยตรงไปยังความไวที่สูงขึ้น (วัดเป็น dB SPL ต่อ 1 วัตต์ที่ 1 เมตร) ระบบแม่เหล็กลำโพงนีโอไดเมียมคุณภาพสูงทั่วไปมีความหนาแน่นของช่องว่างฟลักซ์ 1.2 ถึง 2.0 เทสลา เทียบกับ 0.8–1.2 Tesla สำหรับระบบเฟอร์ไรต์ทั่วไปที่มีขนาดทางกายภาพใกล้เคียงกัน

2. มีแม่เหล็กสำหรับลำโพงประเภทใดบ้าง?

วัสดุแม่เหล็กลำโพงหลักที่ใช้ในเชิงพาณิชย์มีสี่ประเภท: เฟอร์ไรต์ (เซรามิก), นีโอไดเมียม (NdFeB), อัลนิโก และโคบอลต์ซาแมเรียม (SmCo) แต่ละตัวมีคุณสมบัติแม่เหล็ก ความร้อน และประหยัดที่แตกต่างกัน ทำให้เหมาะสำหรับการออกแบบลำโพงและกลุ่มตลาดที่แตกต่างกัน

2.1 แม่เหล็กลำโพงเฟอร์ไรต์ (เซรามิก)

แม่เหล็กเฟอร์ไรต์เป็นแม่เหล็กสำหรับลำโพงที่ใช้กันอย่างแพร่หลายทั่วโลก คิดเป็นประมาณ 60–65% ของตัวขับลำโพงทั้งหมดที่ผลิตตามระดับเสียง แม่เหล็กเหล่านี้ทำจากสตรอนเซียมหรือแบเรียมเฟอร์ไรต์ มีลักษณะเปราะ หนัก และมีความหนาแน่นของฟลักซ์ปานกลาง (คงเหลือของเทสลา 0.35–0.43 เทสลา) แต่มีต้นทุนต่ำมาก ซึ่งโดยทั่วไปแล้วจะน้อยกว่าหนึ่งในห้าของราคาของแม่เหล็กนีโอไดเมียมที่เทียบเท่ากัน ทำให้เป็นตัวเลือกเริ่มต้นสำหรับลำโพงเครื่องเสียงภายในบ้าน ยานยนต์ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคที่น้ำหนักไม่ใช่ข้อจำกัดที่สำคัญ

• ปริมาณคงเหลือ (Br): 0.35–0.43 T
• การบีบบังคับ (Hcj): 150–280 kA/m
• อุณหภูมิใช้งานสูงสุด: 250 องศาเซลเซียส
• ดัชนีต้นทุนสัมพัทธ์: 1x (พื้นฐาน)
• ความต้านทานการกัดกร่อน: ดีเยี่ยม (ไม่จำเป็นต้องเคลือบ)

2.2 แม่เหล็กลำโพงนีโอดิเมียม (NdFeB)

แม่เหล็กลำโพงนีโอไดเมียมให้พลังงานความหนาแน่นสูงที่สุดเมื่อเทียบกับวัสดุแม่เหล็กถาวร ช่วยให้การออกแบบลำโพงมีขนาดเล็กลงและเบาลงอย่างมาก โดยมีเอาต์พุตเสียงที่เทียบเท่าหรือเหนือกว่า แม่เหล็ก NdFeB สามารถสร้างฟลักซ์ช่องว่างคอยล์เสียงแบบเดียวกับแม่เหล็กเฟอร์ไรต์ที่ประมาณหนึ่งในห้าของน้ำหนักและหนึ่งในสามของปริมาตร คุณสมบัตินี้ทำให้นีโอไดเมียมเป็นตัวเลือกที่โดดเด่นสำหรับไดรเวอร์เสียงระดับมืออาชีพ หูฟัง หูฟัง ลำโพงแบบพกพา และการใช้งานใดๆ ที่มีน้ำหนักหรือขนาดจำกัด

• ปริมาณคงเหลือ (Br): 1.0–1.45 T (ขึ้นอยู่กับเกรด)
• การบีบบังคับ (Hcj): 875–2,400 kA/m
• อุณหภูมิการทำงานสูงสุด: 80–200 องศาเซลเซียส (ขึ้นอยู่กับเกรด; มาตรฐาน N35 ถึง N52 และเกรดอุณหภูมิสูง SH, UH, EH, AH)
• ดัชนีต้นทุนสัมพัทธ์: เฟอร์ไรต์ 5–10x
• ความต้านทานการกัดกร่อน: ไม่ดีหากไม่มีการเคลือบ โดยทั่วไปแล้ว Ni-Cu-Ni หรือเคลือบอีพ็อกซี่

ข้อจำกัดที่สำคัญของแม่เหล็กลำโพงนีโอไดเมียมคือความไวต่ออุณหภูมิ: ค่าแรงบีบบังคับของแม่เหล็กจะลดลงเหนือ 80 °C อย่างมีนัยสำคัญ และการทำงานที่ใช้พลังงานสูงอย่างต่อเนื่องอาจทำให้เกิดการล้างอำนาจแม่เหล็กแบบถาวรในเกรดมาตรฐาน เกรดนีโอไดเมียมอุณหภูมิสูง (SH, UH, EH) มีส่วนผสมของดิสโพรเซียมหรือเทอร์เบียมเพื่อเพิ่มเสถียรภาพทางความร้อนถึง 150–200 °C แต่มีค่าใช้จ่ายเพิ่มเติม

2.3 แม่เหล็กลำโพง อัลนิโก

แม่เหล็กลำโพงอัลนิโก (อะลูมิเนียม-นิกเกิล-โคบอลต์) ได้รับการยกย่องในชุมชนเครื่องเสียงด้วยลักษณะเสียงที่โดดเด่น โดยเฉพาะในลำโพงกีต้าร์และไดรเวอร์ไฮไฟแบบวินเทจ แม้ว่าส่วนใหญ่จะถูกแทนที่ด้วยเฟอร์ไรต์และนีโอไดเมียมในการผลิตสมัยใหม่ก็ตาม แม่เหล็กอัลนิโกมีค่า coercivity ค่อนข้างต่ำ ซึ่งหมายความว่าแม่เหล็กบางส่วนสามารถถูกลดอำนาจแม่เหล็กลงบางส่วนได้ด้วยสนามแม่เหล็กภายนอกที่มีความเข้มข้นสูง หรือโดยสนามวอยซ์คอยล์ของผู้พูดในระหว่างการใช้งานกำลังสูง ปรากฏการณ์ที่เรียกว่า "การมอดูเลตฟลักซ์" นักออดิโอไฟล์หลายคนแย้งว่าคุณลักษณะนี้มีส่วนทำให้คุณภาพเสียงที่อบอุ่นและถูกบีบอัดซึ่งเป็นที่ชื่นชอบทางดนตรี โดยเฉพาะอย่างยิ่งในการใช้งานกับแอมป์กีต้าร์

• ปริมาณคงเหลือ (Br): 0.7–1.35 T
• ความบีบบังคับ (Hcj): 50–160 kA/m (ต่ำมาก)
• อุณหภูมิใช้งานสูงสุด: 450–540 องศาเซลเซียส
• ดัชนีต้นทุนสัมพัทธ์: เฟอร์ไรต์ 3–6x
• ความต้านทานการกัดกร่อน: ดีเยี่ยม

2.4 แม่เหล็กลำโพงซาแมเรียมโคบอลต์ (SmCo)

แม่เหล็กลำโพงซาแมเรียมโคบอลต์ให้การผสมผสานที่ดีที่สุดของพลังงานแม่เหล็กสูง ความคงตัวของอุณหภูมิ และความต้านทานการกัดกร่อนของแม่เหล็กทุกประเภท แต่มีต้นทุนระดับพรีเมียมที่จำกัดการใช้งานเฉพาะด้านเสียงระดับมืออาชีพและการทหาร แม่เหล็ก SmCo รักษาคุณสมบัติทางแม่เหล็กได้สูงถึง 300–350 องศาเซลเซียส และทนทานต่อการกัดกร่อนโดยเนื้อแท้โดยไม่ต้องเคลือบพื้นผิว ทำให้เป็นตัวเลือกสำหรับลำโพงที่ใช้ในสภาพแวดล้อมที่รุนแรง เช่น ระบบเสียงทางทะเล ไดรเวอร์อินเตอร์คอมด้านการบินและอวกาศ และจอภาพระดับมืออาชีพกำลังสูงที่ทำงานในสภาวะที่ร้อนจัด

• ปริมาณคงเหลือ (Br): 0.85–1.15 T
• การบีบบังคับ (Hcj): 1,200–3,200 kA/m
• อุณหภูมิใช้งานสูงสุด: 300–350 °C
• ดัชนีต้นทุนสัมพัทธ์: เฟอร์ไรต์ 15–25x
• ความต้านทานการกัดกร่อน: ดีเยี่ยม (ไม่จำเป็นต้องเคลือบ)

3. วัสดุแม่เหล็กของลำโพงชนิดใดทำงานได้ดีที่สุด?

ไม่มีวัสดุแม่เหล็กสำหรับลำโพงตัวเดียวที่ดีที่สุดในระดับสากล - ความเป็นผู้นำด้านประสิทธิภาพขึ้นอยู่กับเกณฑ์เฉพาะที่ได้รับการจัดลำดับความสำคัญ นีโอไดเมียมนำไปสู่ความหนาแน่นของพลังงานและประสิทธิภาพของน้ำหนัก เฟอร์ไรต์นำไปสู่ความน่าเชื่อถือด้านต้นทุนและความร้อน อัลนิโกเป็นผู้นำในตัวละครโซนิคโบราณ ซาแมเรียมโคบอลต์นำไปสู่ความทนทานต่อสภาพแวดล้อมที่รุนแรง ตารางด้านล่างนี้แสดงการเปรียบเทียบวัสดุทั้งสี่แบบเทียบเคียงกันในพารามิเตอร์ที่เกี่ยวข้องกับการออกแบบลำโพงมากที่สุด

ตารางที่ 1: การเปรียบเทียบวัสดุแม่เหล็กลำโพงหลักทั้งสี่แบบเทียบเคียงกันในด้านความหนาแน่นของพลังงาน ประสิทธิภาพเชิงความร้อน ความต้านทานการกัดกร่อน ต้นทุน และการใช้งานเสียงทั่วไป

4. เหตุใดขนาดและความแข็งแรงของแม่เหล็กจึงมีความสำคัญต่อคุณภาพเสียง

แม่เหล็กของลำโพงที่แรงกว่าจะเพิ่มความไวโดยตรง ลดการบิดเบือนที่กำลังสูง และปรับปรุงการควบคุมเสียงเบสชั่วคราว — การปรับปรุงประสิทธิภาพของลำโพงที่วัดได้และได้ยินทั้งหมด ความสัมพันธ์ระหว่างประสิทธิภาพของแม่เหล็กและเอาต์พุตเสียงนั้นควบคุมโดยผลิตภัณฑ์ Bl (ผลคูณของความหนาแน่นฟลักซ์แม่เหล็ก B ในเทสลาและความยาวของขดลวดวอยซ์คอยล์ l ในสนามแม่เหล็ก หน่วยเป็นเมตร) Bl ที่สูงกว่าหมายถึงแรงต่อแอมแปร์ที่มากขึ้น ซึ่งแปลเป็น:

• ความไวที่สูงขึ้น: ลำโพงที่มี Bl = 12 T·m จะให้เอาต์พุตประมาณ 3 dB มากกว่าลำโพงที่มี Bl = 6 T·m ที่กำลังไฟเข้าเท่ากัน ส่วนอย่างอื่นทั้งหมดเท่ากัน ในทางปฏิบัติ 3 dB หมายถึงความดังที่รับรู้ได้เท่ากันโดยมีกำลังของเครื่องขยายเสียงเพียงครึ่งหนึ่ง
• ความเพี้ยนฮาร์มอนิกต่ำ: แม่เหล็กที่แรงกว่าช่วยให้วอยซ์คอยล์ควบคุมได้อย่างมั่นคงยิ่งขึ้นภายในส่วนการเคลื่อนที่เชิงเส้น ซึ่งช่วยลดการเคลื่อนที่แบบไม่เชิงเส้นที่ทำให้เกิดการบิดเบือนฮาร์โมนิค วูฟเฟอร์ระดับมืออาชีพที่กำหนดเป้าหมาย THD ต่ำกว่า 0.5% ที่กำลังไฟพิกัด โดยทั่วไปต้องใช้ค่า Bl 15–22 T·m
• การตอบสนองชั่วคราวที่ดีขึ้น: การหน่วงแม่เหล็กไฟฟ้าของแม่เหล็ก (วัดโดยปัจจัย Q โดยเฉพาะ Qes) จะควบคุมความเร็วของกรวยหยุดเคลื่อนที่หลังจากแรงกระตุ้นชั่วคราว Bl ที่สูงกว่าจะลด Qes ซึ่งจะทำให้เสียงเบสกระชับขึ้นและปรับปรุงการสร้างเสียงจังหวะที่กระทบอย่างรวดเร็ว
• ปรับปรุงการจัดการพลังงาน: สนามแม่เหล็กที่แรงกว่าช่วยให้กระแสไหลผ่านคอยล์เสียงได้มากขึ้นก่อนที่ฟลักซ์อิ่มตัวจะเกิดขึ้น ซึ่งจะเพิ่มขีดจำกัดพลังงานความร้อนและกลไกของลำโพง

4.1 การออกแบบวงจรแม่เหล็กและช่องว่าง

แม่เหล็กเพียงอย่างเดียวไม่ได้กำหนดความหนาแน่นของฟลักซ์ของช่องว่าง การออกแบบวงจรแม่เหล็กทั้งหมด (แผ่นขั้ว แผ่นด้านบน และรูปทรงของช่องว่าง) ก็มีความสำคัญไม่แพ้กัน ผู้ผลิตลำโพงใช้ซอฟต์แวร์จำลองสนามแม่เหล็กเพื่อการวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ (FEA) เพื่อปรับรูปทรงของวงจรให้เหมาะสม เพื่อให้มั่นใจว่าฟลักซ์สูงสุดจะถูกส่งเข้าไปในช่องว่างคอยล์เสียง โดยมีการรั่วไหลไปยังโครงสร้างโดยรอบน้อยที่สุด วงจรแม่เหล็กเฟอร์ไรต์ที่ได้รับการออกแบบมาอย่างดีสามารถทำงานได้ดีกว่าระบบนีโอไดเมียมที่ได้รับการออกแบบมาไม่ดี โดยเน้นย้ำถึงความสำคัญของการออกแบบระบบทั้งหมดมากกว่าการเลือกใช้วัสดุแม่เหล็กเพียงอย่างเดียว

ชิ้นขั้วระบายอากาศ (รูตรงกลางผ่านชิ้นขั้วและแม่เหล็ก) ถูกนำมาใช้ในไดรเวอร์กำลังสูงสมัยใหม่ เพื่อลดการบีบอัดอากาศด้านหลังคอยล์เสียง และเพื่อลดความต้านทานความร้อนของชุดแม่เหล็ก คุณลักษณะการออกแบบนี้ เมื่อรวมกับวงแหวนลัดวงจรทองแดง (วงแหวนฟาราเดย์) ที่อยู่ในช่องว่าง จะช่วยลดความไม่เชิงเส้นของการเหนี่ยวนำและการบิดเบือนระหว่างโมดูเลชันในความถี่เสียงกลางด้านบนและเสียงแหลม

5. วิธีใช้แม่เหล็กของลำโพงในการใช้งานต่างๆ

การเลือกแม่เหล็กของลำโพงจะแตกต่างกันอย่างมากตามประเภทการใช้งาน โดยได้รับแรงหนุนจากลำดับความสำคัญที่แตกต่างกันของน้ำหนัก ต้นทุน กำลังไฟ และสภาพแวดล้อมในแต่ละกลุ่มตลาด

5.1 ลำโพงเครื่องเสียงภายในบ้านสำหรับผู้บริโภค

แม่เหล็กเฟอร์ไรต์มีอิทธิพลเหนือวูฟเฟอร์สำหรับเครื่องเสียงภายในบ้าน ตัวขับเสียงกลาง และการออกแบบลำโพงสำหรับชั้นวางหนังสือและตั้งพื้นส่วนใหญ่ วูฟเฟอร์เครื่องเสียงสำหรับใช้ในบ้านขนาด 6.5 นิ้ว (165 มม.) ทั่วไปใช้แม่เหล็กเฟอร์ไรต์ที่มีน้ำหนัก 450–800 กรัม น้ำหนักแม่เหล็กไม่ใช่ปัญหาในตู้ตั้งพื้นแบบอยู่กับที่ และความได้เปรียบด้านต้นทุนของเฟอร์ไรต์มีความสำคัญอย่างมากที่ปริมาณการผลิตหลายแสนหน่วยต่อปี

5.2 ลำโพงมอนิเตอร์ระดับมืออาชีพและสตูดิโอ

จอภาพสตูดิโอระดับมืออาชีพและไดรเวอร์ระบบ PA ใช้แม่เหล็กของลำโพงนีโอไดเมียมมากขึ้นเรื่อยๆ โดยเฉพาะในทวีตเตอร์และไดรเวอร์การบีบอัดเสียงกลางกำลังสูง วูฟเฟอร์ระดับมืออาชีพขนาด 15 นิ้วที่ติดตั้งนีโอไดเมียมสามารถมีน้ำหนักเพียง 6 กก. เทียบกับ 11–13 กก. สำหรับรุ่นเฟอร์ไรต์ที่เทียบเท่ากัน ซึ่งเป็นการลดน้ำหนักที่มีความสำคัญอย่างมากสำหรับวิศวกรทัวร์ริ่งที่บรรทุกอุปกรณ์รถบรรทุกและชุดสายอาร์เรย์

5.3 หูฟังและมอนิเตอร์อินเอียร์

ไดรเวอร์หูฟังไดนามิกสมัยใหม่เกือบทั้งหมดใช้แม่เหล็กของลำโพงนีโอไดเมียม รูปทรงช่องว่างคอยล์เสียงขนาดจิ๋วในไดรเวอร์หูฟังขนาด 40 มม. ต้องใช้ความหนาแน่นของฟลักซ์สูงสุดที่เป็นไปได้เพื่อให้ได้ความไวที่เพียงพอ (โดยทั่วไปคือ 95–110 dB SPL/mW) แม่เหล็กนีโอไดเมียมทั้งหมดที่ใช้ในไดรเวอร์หูฟังระดับพรีเมียมมีน้ำหนักเพียง 2–5 กรัม แต่ยังสร้างความหนาแน่นของช่องว่างฟลักซ์ 1.5 T หรือสูงกว่า

ทรานสดิวเซอร์แบบ Balanced Armature ซึ่งใช้ในมอนิเตอร์อินเอียร์และเครื่องช่วยฟัง ยังใช้แม่เหล็กนีโอไดเมียมที่มีความแม่นยำ แต่ในรูปทรงเรขาคณิตการทำงานที่แตกต่างกันโดยพื้นฐาน โดยที่กระดองจะโค้งงอภายในสนามแม่เหล็ก แทนที่จะเป็นขดลวดที่แปลเป็นเส้นตรง

5.4 ลำโพงรถยนต์

ในอดีต ลำโพงรถยนต์ใช้แม่เหล็กเฟอร์ไรต์เกือบทั้งหมด แต่การเปลี่ยนไปใช้รถยนต์ไฟฟ้าได้เพิ่มการใช้แม่เหล็กลำโพงนีโอไดเมียมในระบบเครื่องเสียง OEM ระดับพรีเมียม การลดน้ำหนักมีส่วนช่วยในการวัดผลกลุ่มยานยนต์ไฟฟ้า และการแทนที่ลำโพงประตูเฟอร์ไรต์ด้วยนีโอไดเมียมเทียบเท่าในระบบรถยนต์ที่มีลำโพง 12 ตัวเต็มสามารถลดน้ำหนักของระบบเครื่องเสียงทั้งหมดได้ 3-5 กก. ซึ่งเป็นส่วนช่วยเพียงเล็กน้อยแต่สามารถวัดผลได้ต่อประสิทธิภาพ

5.5 ลำโพงพกพาและไร้สาย

ลำโพง Bluetooth แบบพกพาและซาวด์บาร์ใช้แม่เหล็กของลำโพงนีโอไดเมียมเหมือนกัน ความท้าทายด้านเสียงในอุปกรณ์เหล่านี้คือการบรรลุการขยายเสียงเบสที่มีความหมายและเอาต์พุตจากไดรเวอร์ที่มีเส้นผ่านศูนย์กลาง 40–90 มม. ในระดับเสียงของตู้ซึ่งมีหน่วยเป็นสิบลูกบาศก์เซนติเมตร ความหนาแน่นของพลังงานที่ยอดเยี่ยมของนีโอไดเมียมเท่านั้นที่ทำให้ได้ผลิตภัณฑ์ Bl ที่จำเป็นสำหรับความไวในการใช้งานในรูปแบบทางกายภาพที่มีข้อจำกัดดังกล่าว

5.6 ลำโพงแอมป์กีต้าร์

ลำโพงกีต้าร์เป็นหนึ่งในไม่กี่การใช้งานที่มีปริมาณสูงที่เหลืออยู่ โดยแม่เหล็กของลำโพงอัลนิโกยังคงรักษาส่วนแบ่งการตลาดที่สำคัญควบคู่ไปกับเฟอร์ไรต์ ลำโพงกีตาร์ที่ติดตั้ง Alnico สัมพันธ์กับการหย่อนคล้อยและพฤติกรรมการบีบอัดที่ระดับไดรฟ์สูง ซึ่งนักกีตาร์หลายคนเรียกว่า "ตอบสนองต่อการสัมผัส" แม่เหล็กจะล้างอำนาจแม่เหล็กบางส่วนภายใต้กระแสคอยล์เสียงสูง ลดฟลักซ์และสร้างการบีบอัดไดนามิกตามธรรมชาติที่หลายคนมองว่าเป็นการแสดงออกทางดนตรี ในทางตรงกันข้าม ลำโพงกีตาร์เฟอร์ไรต์มีแนวโน้มที่จะมีความสม่ำเสมอและมีประสิทธิภาพมากกว่า

ตารางที่ 2: การเลือกประเภทแม่เหล็กของลำโพงตามประเภทการใช้งาน ซึ่งแสดงวัสดุแม่เหล็กที่โดดเด่น เหตุผลในการเลือกหลัก และช่วงขนาดไดรเวอร์โดยทั่วไปสำหรับแต่ละกลุ่มตลาด

6. วิธีเลือกแม่เหล็กลำโพงที่เหมาะสมสำหรับการออกแบบของคุณ

การเลือกแม่เหล็กลำโพงที่เหมาะสมที่สุดจำเป็นต้องมีการประเมินอย่างเป็นระบบของพารามิเตอร์การออกแบบ 5 ประการ ได้แก่ ผลิตภัณฑ์ Bl เป้าหมาย ช่วงอุณหภูมิในการทำงาน ขอบเขตทางกายภาพ สภาพแวดล้อมด้านกฎระเบียบ และงบประมาณ

ขั้นตอนที่ 1 — กำหนดผลิตภัณฑ์ Target Bl

ใช้การสร้างแบบจำลองพารามิเตอร์ Thiele-Small เพื่อสร้าง Bl ขั้นต่ำที่จำเป็นสำหรับเป้าหมายความไว การจัดการพลังงาน และการตอบสนองความถี่ โดยทั่วไปแล้ววิทยากรผู้บริโภคระดับเริ่มต้นจะกำหนดเป้าหมายไปที่ Bl ที่ 6–9 T·m; นักขับมืออาชีพตั้งเป้าไว้ที่ 12–22 T·m การจำลองวงจรแม่เหล็กควรกำหนดรูปทรงของแม่เหล็กที่จำเป็นเพื่อให้ได้ Bl นี้ภายในขอบเขตทางกายภาพที่มีอยู่

ขั้นตอนที่ 2 — ยืนยันงบประมาณการระบายความร้อน

อุณหภูมิการทำงานของวอยซ์คอยล์ในไดรเวอร์กำลังสูงอาจเกิน 200 °C ในระหว่างการใช้งานอย่างต่อเนื่อง เกรดนีโอไดเมียมมาตรฐาน (N35–N52) จะต้องได้รับการล้างอำนาจแม่เหล็กแบบถาวรที่อุณหภูมิสูงกว่า 80 °C; ระบุเกรดอุณหภูมิสูงเสมอ (ขั้นต่ำ SH สำหรับไดรเวอร์มืออาชีพ UH หรือ EH สำหรับซับวูฟเฟอร์กำลังสูง) เฟอร์ไรต์และอัลนิโกมีเสถียรภาพทางความร้อนสูงกว่าโดยธรรมชาติ และเป็นตัวเลือกที่ปลอดภัยกว่าเมื่อไม่สามารถตรวจสอบการออกแบบการระบายความร้อนของตัวขับได้อย่างเข้มงวด

ขั้นตอนที่ 3 — ประเมินขอบเขตทางกายภาพ

หากเส้นผ่านศูนย์กลางภายนอกหรือความลึกทั้งหมดของลำโพงถูกจำกัด เช่น แผงประตูรถยนต์ อุปกรณ์พกพา หรือซาวด์บาร์แบบบาง นีโอไดเมียมเป็นทางเลือกเดียวที่ใช้งานได้จริง แม่เหล็กเฟอร์ไรต์ที่มีปริมาตรทางกายภาพเท่ากันกับนีโอไดเมียมจะให้พลังงานแม่เหล็กประมาณหนึ่งในแปด ซึ่งทำให้ไม่สามารถบรรลุความไวที่เพียงพอได้

ขั้นตอนที่ 4 — พิจารณาความเสี่ยงด้านห่วงโซ่อุปทานและกฎระเบียบ

นีโอไดเมียมเป็นธาตุหายาก และประมาณ 60–70% ของการผลิตนีโอไดเมียมทั่วโลกนั้นมาจากประเทศเดียว ซึ่งก่อให้เกิดความเสี่ยงในการกระจุกตัวของห่วงโซ่อุปทาน ผู้ผลิตจำนวนมากที่จัดหาแม่เหล็กลำโพงนีโอไดเมียมควรรักษาคุณสมบัติของซัพพลายเออร์หลายรายและติดตามการพัฒนานโยบายการค้า แม่เหล็กเฟอร์ไรต์มีฐานอุปทานที่หลากหลายทั่วโลกและความเสี่ยงทางภูมิรัฐศาสตร์ลดลงอย่างมาก

ขั้นตอนที่ 5 — ต้นแบบและการวัด

เมื่อเลือกข้อมูลจำเพาะของแม่เหล็กแล้ว ควรวัดไดรเวอร์ต้นแบบโดยเทียบกับชุดพารามิเตอร์ Thiele-Small ที่สมบูรณ์โดยใช้เครื่องวัดไวโบรมิเตอร์ดอปเปลอร์แบบเลเซอร์หรือเครื่องวิเคราะห์อิมพีแดนซ์ พารามิเตอร์หลักที่วัดเพื่อตรวจสอบ ได้แก่ Bl, Qes, Qts, ความถี่เรโซแนนซ์ (Fs) และการเหนี่ยวนำคอยล์เสียง (Le) ที่ระดับไดรฟ์หลายระดับ เพื่อยืนยันความเป็นเชิงเส้นตลอดช่วงการทำงานที่ต้องการ

7. คำถามที่พบบ่อย: คำถามทั่วไปเกี่ยวกับแม่เหล็กของลำโพง

สรุป: การเลือกแม่เหล็กลำโพงที่เหมาะสมคือการตัดสินใจทางวิศวกรรม

แม่เหล็กของลำโพงไม่ใช่สินค้าที่สามารถใช้แทนกันได้ การเลือกประเภทแม่เหล็ก เกรด และรูปทรงของวงจรถือเป็นการตัดสินใจทางวิศวกรรมหลักที่กำหนดสิ่งที่ผู้พูดทำได้และไม่สามารถทำได้โดยตรง เฟอร์ไรต์ยังคงเป็นตัวเลือกที่สมเหตุสมผลสำหรับการใช้งานแบบอยู่กับที่ซึ่งคำนึงถึงต้นทุนและไม่จำกัดน้ำหนัก นีโอไดเมียมถือเป็นสิ่งสำคัญในทุกที่ที่ต้องการขนาด น้ำหนัก หรือความไวสูงสุดเกินกว่าที่เฟอร์ไรต์จะส่งได้ Alnico ทำหน้าที่เฉพาะกลุ่มและมีคุณค่าในการขยายเสียงเครื่องดนตรี ซาแมเรียมโคบอลต์ตอบสนองความต้องการด้านความร้อนและการกัดกร่อนของการใช้งานเฉพาะด้านระดับมืออาชีพและการป้องกัน

ตลาดแม่เหล็กลำโพงทั่วโลกสะท้อนให้เห็นถึงความหลากหลายนี้: ความต้องการแม่เหล็กนีโอไดเมียมสำหรับการใช้งานด้านเสียงอยู่ที่ประมาณประมาณ 18,000 ตันต่อปีในปี 2567 และเติบโตประมาณ 6% ต่อปี โดยได้แรงหนุนจากการขยายตัวของเครื่องเสียงไร้สาย ยานพาหนะไฟฟ้า และเสียงแสดงสดระดับมืออาชีพ การผลิตแม่เหล็กลำโพงเฟอร์ไรต์ยังคงมีขนาดใหญ่กว่ามากในปริมาณต่อหน่วย แต่จะเติบโตช้ากว่าเมื่อนีโอไดเมียมเจาะกลุ่มตลาดเพิ่มเติม

สำหรับวิศวกรและผู้ระบุ สิ่งที่นำไปใช้ได้จริงจะสอดคล้องกัน: เริ่มจากความต้องการด้านเสียงและทางกายภาพของคุณ ใช้การจำลองวงจรแม่เหล็กเพื่อหาเป้าหมายความหนาแน่นของช่องว่างฟลักซ์ และเลือกวัสดุแม่เหล็กที่ตรงกับเป้าหมายนั้นภายในขอบเขตต้นทุน อุณหภูมิ และน้ำหนักของคุณ แม่เหล็กลำโพงที่ดีที่สุดไม่ใช่แม่เหล็กที่แข็งแรงที่สุดหรือแพงที่สุด แต่เป็นแม่เหล็กที่เข้ากันกับการออกแบบระบบทั้งหมดอย่างถูกต้อง
