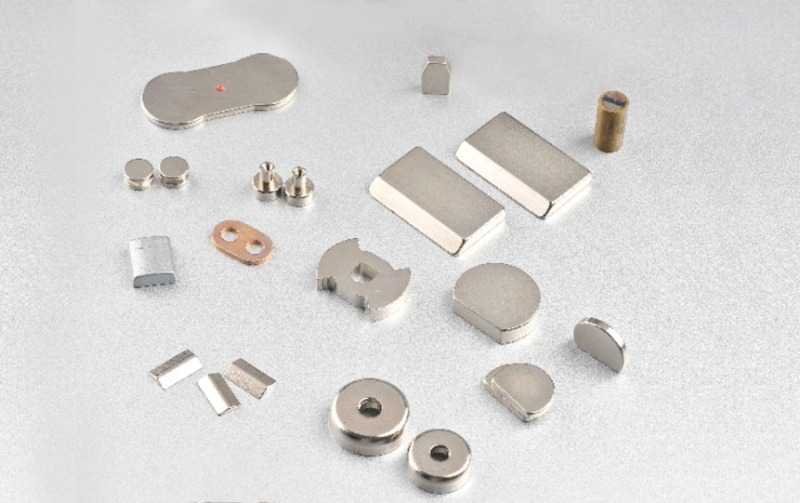

แม่เหล็กนีโอไดเมียมถูกสร้างขึ้นผ่านกระบวนการโลหะวิทยาแบบผงซึ่งจะแปลงโลหะผสมนีโอไดเมียม เหล็ก และโบรอน (Nd₂Fe₁₄B) ที่แม่นยำให้เป็นบล็อกแม่เหล็กเผาผนึกหนาแน่น ซึ่งจากนั้นจึงกลึง เคลือบ และทำให้เกิดแม่เหล็ก กระบวนการทั้งหมด ตั้งแต่แร่ดิบไปจนถึงแม่เหล็กสำเร็จรูป เกี่ยวข้องกับขั้นตอนการผลิตที่แตกต่างกันแปดขั้นตอน แต่ละขั้นตอนต้องใช้การควบคุมอุณหภูมิและบรรยากาศที่เข้มงวดเพื่อให้ได้ประสิทธิภาพของแม่เหล็กถาวรที่แข็งแกร่งที่สุดในโลก
คลิกเพื่อเยี่ยมชมผลิตภัณฑ์ของเรา: แม่เหล็ก NdFeB เผา
คู่มือนี้จะอธิบายทุกขั้นตอนของ วิธีทำแม่เหล็กนีโอไดเมียม เหตุใดแต่ละขั้นตอนจึงมีความสำคัญ เกรดที่แตกต่างกันในการเปรียบเทียบ และสิ่งที่วิศวกรและผู้ซื้อจำเป็นต้องรู้เมื่อจัดหาส่วนประกอบที่สำคัญเหล่านี้สำหรับมอเตอร์ เซ็นเซอร์ ลำโพง กังหันลม และอุปกรณ์ทางการแพทย์
วัตถุดิบอะไรที่ใช้ทำแม่เหล็กนีโอไดเมียม?
องค์ประกอบหลักสามประการเป็นรากฐานของแม่เหล็กนีโอไดเมียมทุกตัว ได้แก่ นีโอไดเมียม (โลหะหายาก) เหล็ก และโบรอน ซึ่งรวมกันอยู่ในสารประกอบระหว่างโลหะ Nd₂Fe₁₄B การได้รับอัตราส่วนองค์ประกอบที่ถูกต้องนั้นไม่สามารถต่อรองได้ แม้แต่การเบี่ยงเบน 1% ของเนื้อหานีโอไดเมียมก็สามารถเปลี่ยนผลิตภัณฑ์พลังงานสูงสุดของแม่เหล็ก (BHmax) ได้ 5–10%
องค์ประกอบโลหะผสมหลัก
- นีโอดิเมียม (Nd) — โดยทั่วไป 29–32% โดยน้ำหนัก; มาจากแร่bastnäsiteและmonaziteเป็นหลัก ให้เฟสแม่เหล็กแข็ง
- เหล็ก (เฟ) — 64–66% โดยน้ำหนัก; ให้สนามแม่เหล็กที่มีความอิ่มตัวสูงและสร้างเมทริกซ์โครงสร้างของโลหะผสม
- โบรอน (B) - ประมาณ 1% ของน้ำหนัก รักษาเสถียรภาพของโครงสร้างผลึก tetragonal ที่จำเป็นสำหรับการบีบบังคับสูง
สารเพิ่มประสิทธิภาพ
แม่เหล็กนีโอไดเมียมเกรดสูงกว่าประกอบด้วยธาตุหายากและโลหะทรานซิชันเพิ่มเติม เพื่อปรับปรุงการบีบบังคับที่อุณหภูมิสูงและความต้านทานการกัดกร่อน:
- ดิสโพรเซียม (Dy) / เทอร์เบียม (Tb) — เพิ่มที่ 0.5–5% เพื่อเพิ่มแรงบีบบังคับที่อุณหภูมิสูง สำคัญสำหรับแม่เหล็กมอเตอร์ EV ที่ทำงานสูงกว่า 120°ซ
- โคบอลต์ (Co) — ปรับปรุงอุณหภูมิ Curie และลดความไวต่ออุณหภูมิของเอาต์พุตแม่เหล็ก
- อลูมิเนียม (Al), ทองแดง (Cu), แกลเลียม (Ga) — สารเติมแต่งทางวิศวกรรมขอบเขตเกรนที่ช่วยลดความพรุนจากการเผาผนึกและปรับปรุงความต้านทานการกัดกร่อน
- พราซีโอดิเมียม (Pr) — มักใช้แทนส่วนหนึ่งของปริมาณนีโอไดเมียม (กลายเป็น "โลหะผสม NdPr") เพื่อลดต้นทุนโดยไม่ทำให้ประสิทธิภาพลดลงอย่างมีนัยสำคัญ
แม่เหล็กนีโอไดเมียมถูกสร้างขึ้นมาได้อย่างไร? กระบวนการผลิต 8 ขั้นตอน
การผลิตแม่เหล็กนีโอไดเมียมเป็นไปตามเส้นทางโลหะวิทยาผงซินเตอร์ซึ่งประกอบด้วยขั้นตอนควบคุมแปดขั้นตอน: การหลอมโลหะผสม การหล่อแถบ การสลายไฮโดรเจน การกัดด้วยเจ็ท การอัด การเผาผนึก การตัดเฉือน และการเคลือบพื้นผิว ตามด้วยการดึงดูดขั้นสุดท้าย
ขั้นตอนที่ 1 — การหลอมโลหะผสมและการหล่อแบบแถบ
วัตถุดิบที่ได้รับการชั่งน้ำหนักอย่างแม่นยำจะถูกหลอมรวมกันในเตาเหนี่ยวนำสุญญากาศที่อุณหภูมิระหว่างนั้น 1,350°C และ 1,450°C . สภาพแวดล้อมสุญญากาศ (ความดันต่ำกว่า 0.1 Pa) ป้องกันการเกิดออกซิเดชันของปริมาณนีโอไดเมียมที่ทำปฏิกิริยา โลหะผสมที่หลอมละลายจะถูกแข็งตัวอย่างรวดเร็วโดยใช้ เทคนิคการหล่อแบบแถบ : ของเหลวที่ละลายจะถูกเทลงบนลูกกลิ้งทองแดงหมุนที่ระบายความร้อนด้วยน้ำ ทำให้เกิดเป็นเกล็ดบาง ๆ (หนา 0.2–0.4 มม.) โดยมีโครงสร้างจุลภาคที่ละเอียดและเป็นเนื้อเดียวกัน
การหล่อแบบแถบแทนที่การหล่อแบบแม่พิมพ์ book ทั่วไป เนื่องจากจะช่วยลดการเกิดเฟสอิสระของเหล็กอัลฟ่า (α-Fe) ได้มากกว่า 80% แปลโดยตรงเป็นการคงสภาพที่สูงกว่าในแม่เหล็กที่เสร็จแล้ว บรรลุอัตราการทำความเย็นที่10³–10⁴ °C/วินาที โดยล็อคโครงสร้างเกรน Nd₂Fe₁₄B ที่ต้องการ
ขั้นที่ 2 — การสลายตัวของไฮโดรเจน (HD)
สะเก็ดโลหะผสมหล่อสัมผัสกับก๊าซไฮโดรเจนที่อุณหภูมิ 200–300°C ทำให้วัสดุดูดซับไฮโดรเจนและแตกตัวเป็นผงหยาบได้เอง — กระบวนการที่เรียกว่าการเสื่อมสลายของไฮโดรเจน ระยะขอบเขตของเกรนที่มี Nd อุดมจะดูดซับไฮโดรเจนเป็นพิเศษ ทำให้เกิดรอยแตกร้าวแบบเลือกสรรตามแนวขอบเขตของเกรน
ขั้นตอนนี้มีความสำคัญเนื่องจากจะทำให้โลหะผสมที่เปราะบางแตกตัวได้อย่างปลอดภัยโดยไม่ทำให้เกิดการปนเปื้อนหรือความร้อนที่อาจทำให้เกิดการบดอัดด้วยเครื่องจักร ผง HD ที่ได้จะมีขนาดอนุภาค 100–500 µm พร้อมสำหรับการกัดละเอียด
ขั้นที่ 3 — การกัดด้วยเจ็ท
ผง HD จะถูกป้อนเข้าไปในโรงสีแบบเจ็ทซึ่งมีไนโตรเจนความเร็วสูงหรือก๊าซอาร์กอนเร่งอนุภาคให้มีความเร็วเหนือเสียง ทำให้เกิดการชนกันระหว่างอนุภาคซึ่งทำให้วัสดุบดจนมีขนาดอนุภาคเฉลี่ย 3–5 µm
การกระจายขนาดอนุภาคได้รับการควบคุมอย่างเข้มงวด เนื่องจากจะกำหนดจำนวนของเกรนโดเมนเดียวในแม่เหล็กสุดท้าย และค่าบังคับ (Hcj) จะปรับขนาดโดยตรงกับความหนาแน่นของเกรนโดเมนเดียว อนุภาคขนาดใหญ่ (>10 µm) มีโดเมนแม่เหล็กหลายโดเมนและลดการบีบบังคับ อนุภาคขนาดเล็ก (<1 µm) มีปฏิกิริยามากเกินไปและออกซิไดซ์ได้ง่าย ปริมาณออกซิเจนในบรรยากาศการสีจะอยู่ที่ต่ำกว่า 50 ppm เพื่อป้องกันการเกิดออกซิเดชันที่พื้นผิวของผงที่อุดมด้วยนีโอไดเมียม
ขั้นตอนที่ 4 — การกดสนามแม่เหล็ก (การวางแนวและการบดอัด)
ผงละเอียดถูกกดลงในคอมแพ็คสีเขียวภายในสนามแม่เหล็กที่มีกำลังแรง 1.5–2.5 เทสลา ซึ่งจัดแนวแกน c ของอนุภาคผงแต่ละชนิดให้ขนานกับทิศทางของสนาม โดยล็อคในการวางแนวแบบแอนไอโซทรอปิกซึ่งทำให้แม่เหล็กนีโอไดเมียมมีประสิทธิภาพที่โดดเด่น
ใช้วิธีการกดสองวิธี:
- การกดแม่พิมพ์ในสนามแม่เหล็ก (แนวแกนหรือแนวขวาง) — บ่อยที่สุด; ใช้แรงดันการบดอัด 100–200 MPa สร้างบล็อกหรือแผ่นดิสก์ที่มีรูปร่างใกล้เคียงตาข่าย
- การกดแบบไอโซสแตติก (CIP แบบถุงเปียก) — ผงที่แขวนลอยในสารละลายถูกกดด้วยไอโซสแตติกที่ 200–300 MPa ให้ความหนาแน่นของสีเขียวที่สูงขึ้นและความสม่ำเสมอในการวางแนวที่ดีขึ้นสำหรับรูปร่างที่ซับซ้อน
คอมแพคสีเขียวในระยะนี้มีความหนาแน่นประมาณ 3.5–4.0 ก./ซม. ซึ่งต่ำกว่าความหนาแน่นทางทฤษฎีที่ 7.5 ก./ซม. มาก และมีความเปราะบางทางกลไกมาก จะต้องได้รับการจัดการในบรรยากาศเฉื่อยเพื่อหลีกเลี่ยงการเกิดออกซิเดชันก่อนการเผาผนึก
ขั้นตอนที่ 5 - การเผาผนึกและการหลอมด้วยสุญญากาศ
การเผาผนึกเป็นขั้นตอนการให้ความร้อนที่สำคัญที่สุด: คอมแพคสีเขียวจะถูกให้ความร้อนในเตาสุญญากาศที่อุณหภูมิ 1,050–1,100°C เป็นเวลา 2–5 ชั่วโมง ทำให้เกิดการเผาผนึกในเฟสของเหลวที่ทำให้คอมแพ็คมีความหนาแน่นมากกว่า 99% ของความหนาแน่นตามทฤษฎี
ในระหว่างการเผาผนึก เฟสของเหลวที่มี Nd มาก (จุดหลอมเหลว ~ 665°C) จะทำให้ขอบเขตของเกรนเปียกและดึงอนุภาคมารวมกันโดยการกระทำของเส้นเลือดฝอย การเพิ่มความหนาแน่นนี้กำจัดความพรุนระหว่างอนุภาคและสร้างโครงสร้างจุลภาคของเมล็ด Nd₂Fe₁₄B (เส้นผ่านศูนย์กลางเฉลี่ย 5–10 µm) ล้อมรอบด้วยเฟสขอบเขตของเกรนที่มี Nd ที่อุดมด้วย Nd บางและต่อเนื่อง ซึ่งเป็นโครงสร้างที่ทำให้เกิดแรงบีบบังคับสูง
หลังจากการเผาผนึก ชิ้นส่วนจะผ่านการบำบัดด้วยการอบอ่อนสองขั้นตอน: ขั้นแรกที่อุณหภูมิ 900°C เป็นเวลา 1–2 ชั่วโมง จากนั้นที่ 500–600°C เป็นเวลา 1–3 ชั่วโมง การอบอ่อนที่อุณหภูมิต่ำกว่าจะปรับองค์ประกอบขอบเขตของเกรนให้เหมาะสม โดยเพิ่มความกดดันขึ้น 10–20% เมื่อเทียบกับชิ้นส่วนที่เผาผนึก
ขั้นตอนที่ 6 — การตัดเฉือนและการหั่น
บล็อกแม่เหล็กนีโอไดเมียมเผามีความแข็งมาก (ความแข็งแบบวิคเกอร์ ~ 570 HV) และเปราะ ดังนั้นการสร้างรูปร่างทั้งหมดจึงทำได้โดยการเจียรด้วยเพชร การ Wire EDM หรือการตัดแบบหลายเส้น แทนที่จะใช้การตัดเฉือนแบบทั่วไป
ล้อหั่นเคลือบเพชรที่ทำงานอยู่ในบล็อกตัดสารหล่อเย็นเป็นแผ่น แบ่งส่วน ส่วนโค้ง หรือโปรไฟล์แบบกำหนดเอง โดยมีพิกัดความเผื่อ ±0.05 มม. สำหรับเกรดความแม่นยำ การตัดทำให้เกิดฝุ่นแม่เหล็กละเอียด ซึ่งจะถูกรวบรวมและรีไซเคิล ขอบถูกลบมุมเพื่อลดความเสี่ยงที่จะเกิดการกะเทาะระหว่างการเคลือบและการประกอบ
ขั้นตอนที่ 7 — การเคลือบผิวและการป้องกันการกัดกร่อน
แม่เหล็กนีโอไดเมียมเปลือยจะสึกกร่อนอย่างรวดเร็วในสภาวะแวดล้อม — เฟสขอบเขตเกรนที่มี Nd มากจะทำปฏิกิริยากับความชื้นและออกซิเจน ส่งผลให้พื้นผิวหลุดร่อนภายในไม่กี่วัน — ดังนั้นแม่เหล็กที่เสร็จแล้วทุกชิ้นจะได้รับการเคลือบป้องกันอย่างน้อยหนึ่งครั้ง
| ประเภทการเคลือบ | ความหนา (ไมโครเมตร) | ความต้านทานสเปรย์เกลือ | อุณหภูมิในการทำงาน | กรณีการใช้งานทั่วไป |
| นิกเกิล-ทองแดง-นิกเกิล (NiCuNi) | 15–25 | 24–96 ชม | สูงถึง 200°ซ | อุตสาหกรรมทั่วไป, เซนเซอร์ |
| สังกะสี (Zn) | 8–15 | 12–48 น | สูงถึง 150°ซ | แอปพลิเคชันที่คำนึงถึงต้นทุน |
| อีพอกซีเรซิน | 15–25 | 48–240 ชม | สูงถึง 150°ซ | สภาพแวดล้อมที่มีความชื้นสูง |
| ฟอสเฟตอีพอกซี | 10–20 | 24–72 ชม | สูงถึง 120°C | ชุดประกอบแม่เหล็กที่ถูกผูกมัด |
| ทอง / เงิน (โลหะมีค่า) | 1–5 | >500 ชม | สูงถึง 250°C | การปลูกถ่ายทางการแพทย์การบินและอวกาศ |
ตารางที่ 1: การเปรียบเทียบการเคลือบพื้นผิวแม่เหล็กนีโอไดเมียมโดยความหนา ความต้านทานการกัดกร่อน อุณหภูมิในการทำงาน และความเหมาะสมในการใช้งาน
ขั้นที่ 8 — การสะกดจิต
แม่เหล็กนีโอไดเมียมจะถูกทำให้เป็นแม่เหล็กเป็นขั้นตอนการผลิตขั้นสุดท้ายโดยให้ส่วนที่เคลือบไว้กับสนามแม่เหล็กแบบพัลส์ขนาด 3-5 เทสลา ซึ่งอยู่เหนือสนามแม่เหล็กบีบบังคับของแม่เหล็ก ซึ่งจัดแนวโดเมนแม่เหล็กทั้งหมดให้ขนานกับทิศทางที่ต้องการ
การทำให้เป็นแม่เหล็กจะดำเนินการครั้งสุดท้าย (หลังการตัดเฉือนและการเคลือบ) เนื่องจากชิ้นส่วนที่มีแม่เหล็กอย่างแรงจะดึงดูดเศษเหล็กและเป็นอันตรายต่อการจัดการในสภาพแวดล้อมการผลิต เครื่องสร้างสนามแม่เหล็กแบบปล่อยคาปาซิเตอร์ส่งพัลส์ระยะเวลาเป็นมิลลิวินาทีผ่านฟิกซ์เจอร์คอยล์แบบพันแผลแบบกำหนดเองซึ่งออกแบบมาสำหรับรูปร่างแม่เหล็กเฉพาะ การทำให้เป็นแม่เหล็กบางส่วน (เช่น รูปแบบหลายขั้วในแม่เหล็กวงแหวน) ทำได้โดยใช้อาร์เรย์คอยล์แบบแบ่งส่วน
แม่เหล็กนีโอไดเมียมเกรดใดบ้างที่มีจำหน่าย และแตกต่างกันอย่างไร
เกรดแม่เหล็กนีโอไดเมียมถูกกำหนดโดยผลิตภัณฑ์พลังงานสูงสุด (BHmax ใน MGOe) ตามด้วยส่วนต่อท้ายตัวอักษรที่ระบุความสามารถในการบีบบังคับที่อุณหภูมิสูง — ตั้งแต่มาตรฐาน (ไม่มีส่วนต่อท้าย) จนถึง H, SH, UH, EH ไปจนถึง AH สำหรับเกรดที่มีความเสถียรทางความร้อนมากที่สุด
| เกรด | บีเอชแม็กซ์ (MGOe) | Remanence Br (T) | อุณหภูมิในการทำงานสูงสุด | เนื้อหา Dy/Tb | การใช้งานทั่วไป |
| N35–N52 (มาตรฐาน) | 35–52 | 1.17–1.48 | 80°ซ | ไม่มี | ลำโพง, เครื่องใช้ไฟฟ้า |
| N35H–N50H | 35–50 | 1.17–1.43 | 120°C | ต่ำ | มอเตอร์ BLDC, ปั๊ม |
| N35SH–N45SH | 35–45 | 1.17–1.35 | 150°C | ปานกลาง | เซอร์โวมอเตอร์, หุ่นยนต์ |
| N28UH–N40UH | 28–40 | 1.04–1.26 | 180°ซ | สูง (หนักมาก) | มอเตอร์ฉุด EV |
| N28EH–N38EH | 28–38 | 1.04–1.22 | 200°C | สูงมาก (Dy Tb) | ตัวกระตุ้นการบินและอวกาศ |
| N28AH–N33AH | 28–33 | 1.04–1.15 | 220°ซ | สูงสุด (มี Tb มาก) | ความร้อนใต้พิภพประสิทธิภาพสูงแบบดาวน์โฮล |
ตารางที่ 2: การเปรียบเทียบเกรดแม่เหล็กนีโอไดเมียมตามผลิตภัณฑ์พลังงาน ปริมาณคงเหลือ อุณหภูมิการทำงานสูงสุด ปริมาณแร่หายากหนัก และการใช้งาน
แม่เหล็กนีโอไดเมียมเผาเปรียบเทียบกับแม่เหล็กนีโอไดเมียมที่ถูกผูกมัดอย่างไร
แม่เหล็กนีโอไดเมียมเผาผนึกให้พลังงานแม่เหล็กมากกว่าผลิตภัณฑ์เกรดพันธะถึงสามเท่า แต่จำกัดอยู่ที่รูปทรงที่เรียบง่ายกว่า แม่เหล็กที่ยึดติดจะยอมเสียสละประสิทธิภาพของแม่เหล็กเพื่อแลกกับชิ้นส่วนที่มีรูปร่างคล้ายตาข่ายที่ซับซ้อน โดยไม่มีการสูญเสียจากการตัดเฉือน
แม่เหล็กนีโอไดเมียมชนิดยึดเหนี่ยวผลิตโดยการผสมผง NdFeB ที่ดับอย่างรวดเร็ว (ขนาดอนุภาค 50–200 µm) กับสารยึดเกาะโพลีเมอร์ (โดยทั่วไปคือไนลอน, PPS หรืออีพอกซี) และการอัดขึ้นรูปหรือการฉีดขึ้นรูปส่วนผสมให้เป็นรูปร่างสุดท้าย เนื่องจากผงมีการจัดเรียงแบบสุ่ม (ไอโซโทรปิก) ค่า BHmax จึงมีค่าเพียง 8–12 MGOe — เทียบกับ 35–52 MGOe สำหรับเกรดเผาผนึกแบบแอนไอโซทรอปิก
| คุณสมบัติ | NdFeB เผา | NdFeB ที่ถูกผูกมัด |
| บีเอชแม็กซ์ (MGOe) | 35–55 | 5–12 |
| ความหนาแน่น (ก./ซม.) | 7.4–7.6 | 5.0–6.2 |
| ความซับซ้อนของรูปร่าง | ต่ำ (requires machining) | สูง (การปั้นแบบตาข่าย) |
| ความต้านทานการกัดกร่อน (เปลือย) | แย่ (ต้องเคลือบ) | ปานกลาง (สารยึดเกาะโพลีเมอร์ช่วย) |
| ความอดทนมิติ | ±0.05 มม. (กราวด์) | ±0.03 มม. (ขึ้นรูป) |
| ต้นทุนสัมพัทธ์ต่อหน่วย | สูงกว่า | ต่ำer (at scale) |
| การใช้งานทั่วไป | มอเตอร์ไฟฟ้า กังหันลม MRI | ฮาร์ดดิสก์ไดรฟ์ สเต็ปเปอร์มอเตอร์ เซ็นเซอร์ |
ตารางที่ 3: การเปรียบเทียบโดยตรงของแม่เหล็กนีโอไดเมียมแบบเผาผนึกกับแบบผูกมัดตามประสิทธิภาพหลักและลักษณะการผลิต
เหตุใดการควบคุมคุณภาพจึงมีความสำคัญอย่างยิ่งในการผลิตแม่เหล็กนีโอไดเมียม
แม่เหล็กนีโอไดเมียมที่ไม่ตรงตามข้อกำหนดชุดเดียวสามารถทำให้เกิดการล้างอำนาจแม่เหล็กของมอเตอร์ในภาคสนามได้ ซึ่งมีราคาสูงกว่าแม่เหล็กในการเรียกร้องการรับประกันและการประกอบซ้ำถึง 10–100 เท่า ทำให้การควบคุมคุณภาพอย่างเข้มงวดเป็นส่วนที่สำคัญที่สุดในเชิงพาณิชย์ของกระบวนการผลิต
การทดสอบการควบคุมคุณภาพมาตรฐานที่ดำเนินการในทุกล็อตการผลิตประกอบด้วย:
- การทดสอบคุณสมบัติทางแม่เหล็ก (เส้นโค้ง BH) — การวัดฮิสเทรีซิสกราฟของ Br, Hcb, Hcj และ BHmax ตามมาตรฐาน IEC 60404-5 / MMPA
- การตรวจสอบมิติ — การตรวจสอบ CMM หรือเครื่องเปรียบเทียบเชิงแสงกับพิกัดความเผื่อของการวาด (โดยทั่วไป ±0.05 มม. สำหรับเกรดซินเตอร์)
- การทดสอบสเปรย์เกลือ (ASTM B117) — ความต้านทานการกัดกร่อนของสารเคลือบได้รับการตรวจสอบที่ 35°C, บรรยากาศ NaCl 5%
- การยึดเกาะของการเคลือบ (การทดสอบแบบตัดขวาง, ISO 2409) — รับประกันความสมบูรณ์ของการเคลือบภายใต้ความเค้นเชิงกล
- การทดสอบอายุที่อุณหภูมิสูง - แม่เหล็กยึดไว้ที่อุณหภูมิสูงสุดที่กำหนดเป็นเวลา 100 ชั่วโมง การสูญเสียฟลักซ์จะต้องต่ำกว่า 5%
- การวิเคราะห์ทางเคมี XRF / ICP — ยืนยันองค์ประกอบของโลหะผสมภายใน ±0.5% ของปริมาณธาตุหายากที่ระบุ
- การวัดความหนาแน่น — วิธีอาร์คิมีดีส ความหนาแน่นต่ำกว่า 7.40 ก./ซม. บ่งชี้ถึงความพรุนที่ยอมรับไม่ได้ในเกรดเผาผนึก
นวัตกรรมใดที่เป็นตัวกำหนดวิธีการผลิตแม่เหล็กนีโอไดเมียมในปัจจุบัน
นวัตกรรมที่สำคัญสามประการกำลังกำหนดนิยามใหม่ให้กับการผลิตแม่เหล็กนีโอไดเมียม: เทคโนโลยีการแพร่กระจายขอบเขตเกรน (GBD) กลยุทธ์การลดธาตุหายากหนัก และการผลิตแบบเติมเนื้อของชุดประกอบแม่เหล็ก
การแพร่กระจายขอบเขตเกรน (GBD)
GBD เป็นนวัตกรรมล่าสุดที่มีนัยสำคัญทางการค้ามากที่สุด แทนที่จะผสมดิสโพรเซียมหรือเทอร์เบียมอย่างสม่ำเสมอทั่วทั้งโลหะผสม จะมีการเคลือบฟลูออไรด์หรือออกไซด์ของ Dy/Tb ลงบนพื้นผิวแม่เหล็ก จากนั้นจึงกระจายไปตามขอบเขตของเกรนที่อุณหภูมิ 800–950°C แร่หายากชนิดหนักจะรวมตัวกันตรงจุดที่ต้องการ — ที่พื้นผิวเมล็ดพืช — เพิ่มความบีบบังคับได้ 30–50% ในขณะที่ใช้ดิสโพรเซียมน้อยกว่า 50–70% เมื่อเทียบกับวิธีการผสมแบบทั่วไป สำหรับผู้ผลิตรถยนต์ไฟฟ้าที่เผชิญกับข้อจำกัดด้านการจัดหาดิสโพรเซียม การปรับปรุงนี้ถือเป็นการเปลี่ยนแปลง
สูตรแรร์เอิร์ธที่มีปริมาณหนักต่ำหรือเป็นศูนย์
โครงการวิจัยที่มุ่งเป้าไปที่แม่เหล็กดิสโพรเซียมสุทธิเป็นศูนย์กำลังก้าวหน้าผ่านการปรับแต่งเกรนให้มีขนาดอนุภาคต่ำกว่า 3 µm เกรนโดเมนเดี่ยวที่ละเอียดกว่าสามารถให้ค่า Hcj สูงกว่า 25 kOe โดยไม่มีดิสโพรเซียมที่อุณหภูมิสูงถึง 120°C ซึ่งเพียงพอสำหรับการออกแบบมอเตอร์ EV หลายแบบ การประมวลผลการเปลี่ยนรูปด้วยความร้อนซึ่งเป็นทางเลือกแทนการเผาผนึก ทำให้เกิดโครงสร้างจุลภาคนาโนคริสตัลไลน์ที่มีขนาดเกรน 200–400 นาโนเมตร ทำให้ค่า coercivity เป็นไปไม่ได้ด้วยการเผาแบบธรรมดา
การผลิตสารเติมแต่งและเรขาคณิตเชิงซ้อนพันธะ
การพ่นสารยึดเกาะและการพิมพ์ 3 มิติโดยใช้การอัดขึ้นรูปของคอมโพสิต NdFeB-โพลีเมอร์ ปัจจุบันสร้างรูปทรงแม่เหล็กที่ซับซ้อน ซึ่งรวมถึง Halbach arrays วงแหวนแบบแบ่งส่วน และโรเตอร์มอเตอร์ที่ปรับให้เหมาะสมกับโทโพโลยี ซึ่งไม่สามารถผลิตด้วยเครื่องจักรแบบธรรมดาได้ ในขณะที่ผลิตภัณฑ์พลังงานแม่เหล็กในปัจจุบันมีปริมาณเพียง 8–15 MGOe การพัฒนาอย่างต่อเนื่องของแม่เหล็กที่พิมพ์แบบแอนไอโซทรอปิก (การจัดตำแหน่งอนุภาคระหว่างการพิมพ์กับสนามที่ใช้) คาดว่าจะผลักดันค่าที่สูงกว่า 20 MGOe ภายในห้าปีข้างหน้า
คำถามที่พบบ่อย: วิธีทำแม่เหล็กนีโอไดเมียม
คำถามที่ 1: การผลิตแม่เหล็กนีโอไดเมียมจากวัตถุดิบใช้เวลานานเท่าใด
วงจรการผลิตทั่วไปตั้งแต่การหลอมโลหะผสมไปจนถึงแม่เหล็กที่เสร็จแล้ว เคลือบ และแม่เหล็ก 7–14 วันทำการ ในโรงงานผลิตที่ได้มาตรฐาน การเผาผนึกและการหลอมเพียงอย่างเดียวใช้เวลาในการหลอม 12–20 ชั่วโมง การเคลือบและการบ่มเพิ่มอีก 1–3 วัน ขึ้นอยู่กับระบบการเคลือบที่เลือก
คำถามที่ 2: แม่เหล็กนีโอไดเมียมสามารถสูญเสียพลังแม่เหล็กในระหว่างการผลิตได้หรือไม่
ใช่ การสัมผัสกับอุณหภูมิที่สูงกว่าจุดกูรี (310–340°C สำหรับ NdFeB มาตรฐาน) จะทำลายสนามแม่เหล็กอย่างถาวร นี่คือเหตุผลว่าทำไมการทำให้เป็นแม่เหล็กจึงเป็นขั้นตอนสุดท้าย ในระหว่างการเผาที่อุณหภูมิ 1,050–1,100°C วัสดุจะสูงกว่าอุณหภูมิกูรีและไม่เป็นแม่เหล็ก การวางแนวแม่เหล็กที่ตั้งไว้ในระหว่างการกดจะถูกเก็บรักษาไว้ในโครงสร้างผลึก (แอนไอโซโทรปี) ไม่ใช่โดเมนแม่เหล็ก และจะถูกคืนค่าเมื่อแม่เหล็กถูกทำให้เป็นแม่เหล็กเมื่อสิ้นสุดกระบวนการ
คำถามที่ 3: ทำไมแม่เหล็กนีโอไดเมียมส่วนใหญ่จึงผลิตในจีน
จีนควบคุมประมาณ 85–90% ของความสามารถในการแปรรูปแร่หายากทั่วโลก และประมาณ 70% ของการผลิตแม่เหล็ก NdFeB เผาผนึก การครอบงำนี้สะท้อนให้เห็นถึงการลงทุนหลายทศวรรษในโครงสร้างพื้นฐานการขุดแร่หายาก (โดยเฉพาะในมองโกเลียในและมณฑลเจียงซี) การบูรณาการในแนวดิ่งตั้งแต่แร่ไปจนถึงแม่เหล็กสำเร็จรูป และการประหยัดต่อขนาดที่สร้างขึ้นตามความต้องการภายในประเทศขนาดใหญ่จากอุตสาหกรรมอิเล็กทรอนิกส์สำหรับผู้บริโภค พลังงานลม และอุตสาหกรรม EV โรงงานผลิตในญี่ปุ่น เยอรมนี และสหรัฐอเมริกามีอยู่แต่ดำเนินการในขนาดที่เล็กกว่ามาก
คำถามที่ 4: N52 และ N35 ในแง่การผลิตแตกต่างกันอย่างไร
ต้องใช้แม่เหล็ก N52 นีโอไดเมียมที่มีความบริสุทธิ์สูงกว่า (>99.5% ความบริสุทธิ์ Nd) การควบคุมขนาดอนุภาคที่เข้มงวดมากขึ้น (<3.5 µm โดยเฉลี่ย) ในระหว่างการกัดด้วยเจ็ท และการจัดการอุณหภูมิการเผาผนึกที่แม่นยำยิ่งขึ้น เพื่อให้ได้ความหนาแน่นตามทฤษฎีสูงสุดและการจัดแนวเกรน เกรด N35 ทนต่อกรอบกระบวนการที่กว้างขึ้น ด้วยเหตุนี้ อัตราผลตอบแทน N52 ต่อการทำงานของเตาเผาจึงต่ำกว่าเกรด N35 ถึง 15–25% ซึ่งทำให้มีราคาแพงกว่าข้อแตกต่างของผลิตภัณฑ์พลังงานเพียงอย่างเดียวตามสัดส่วน
คำถามที่ 5: แม่เหล็กนีโอไดเมียมสามารถรีไซเคิลได้หรือไม่
ใช่ แต่โครงสร้างพื้นฐานการรีไซเคิลเชิงพาณิชย์ยังคงมีจำกัด การเสื่อมสลายของไฮโดรเจนสามารถนำไปใช้กับแม่เหล็กที่หมดอายุการใช้งานได้ เพื่อนำผง NdFeB กลับมาใช้ใหม่ จากนั้นนำไปแปรรูปเป็นแม่เหล็กใหม่หรือออกไซด์ของธาตุหายาก อัตราการฟื้นตัวของนีโอไดเมียมจากเศษแม่เหล็กสูงถึง 95% โดยใช้เส้นทางไฮโดรเมทัลโลจิคัล แรงกดดันทางกฎหมายที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งในพระราชบัญญัติวัตถุดิบที่สำคัญของสหภาพยุโรป กำลังเร่งการลงทุนในระบบรีไซเคิลแบบวงปิดสำหรับ EV และแม่เหล็กกังหันลม
คำถามที่ 6: ต้องมีข้อควรระวังด้านความปลอดภัยอะไรบ้างในการผลิตแม่เหล็กนีโอไดเมียม
ผง NdFeB คือ ที่ลุกติดไฟได้เอง — มันสามารถติดไฟในอากาศได้เองเมื่อขนาดอนุภาคต่ำกว่า 10 µm การดำเนินการกัด การกด และการจัดการผงทั้งหมดดำเนินการภายใต้บรรยากาศเฉื่อย (ไนโตรเจนหรืออาร์กอน) โดยมีระดับออกซิเจนต่ำกว่า 100 ppm ชิ้นส่วนสำเร็จรูปที่ทำจากแม่เหล็กที่อยู่เหนือเกรด N42 ออกแรงเกิน 100 นิวตันระหว่างชิ้นส่วนที่อยู่ติดกัน และอาจทำให้เกิดการบาดเจ็บจากการหยิกอย่างรุนแรง โปรโตคอลการจัดการต้องใช้เครื่องมือที่ไม่ใช่เหล็ก ตัวเว้นระยะ และขั้นตอนที่ใช้สองคนสำหรับแม่เหล็กที่มีเส้นผ่านศูนย์กลางสูงกว่า 50 มม.
บทสรุป
ความเข้าใจ วิธีทำแม่เหล็กนีโอไดเมียม — ตั้งแต่เคมีโลหะผสมที่แม่นยำผ่านการหล่อแบบแถบ การสลายตัวของไฮโดรเจน การกัดด้วยเจ็ท การกดสนามแม่เหล็ก การเผาผนึกสูญญากาศ การตัดเฉือน การเคลือบ และการทำให้เป็นสนามแม่เหล็กขั้นสุดท้าย ช่วยให้วิศวกร ทีมจัดซื้อ และผู้ออกแบบผลิตภัณฑ์ทำการตัดสินใจในการจัดหาได้อย่างชาญฉลาดยิ่งขึ้น เขียนข้อกำหนดที่ดีขึ้น และแก้ไขปัญหาความล้มเหลวด้านประสิทธิภาพด้วยความมั่นใจ
กระบวนการผลิตเป็นเรื่องที่ไม่น่าให้อภัย: การปนเปื้อนของออกซิเจนในขั้นตอนการกัด ความเบี่ยงเบน 10°C ในระหว่างการเผาผนึก หรือความหนาของการเคลือบที่เล็กเกินไป สามารถแปลโดยตรงไปสู่ความล้มเหลวในสนามซึ่งมีมูลค่าเป็นทวีคูณของราคาซื้อของแม่เหล็ก ในทำนองเดียวกัน นวัตกรรม เช่น การแพร่กระจายขอบเขตของธัญพืชและสูตร Dy-lean กำลังเปลี่ยนแปลงสิ่งที่สามารถทำได้อย่างรวดเร็ว โดยลดความเสี่ยงในห่วงโซ่อุปทานในขณะที่ยังคงรักษาหรือปรับปรุงประสิทธิภาพ
เนื่องจากความต้องการจากยานพาหนะไฟฟ้า กังหันลม หุ่นยนต์ และอุปกรณ์ทางการแพทย์ยังคงแซงหน้าอุปทานธาตุหายากหนัก ทั้งกระบวนการผลิตและวิทยาศาสตร์วัสดุที่อยู่เบื้องหลัง แม่เหล็กนีโอไดเมียม จะยังคงเป็นหนึ่งในหัวข้อที่สำคัญที่สุดเชิงกลยุทธ์ในการผลิตขั้นสูงสำหรับอนาคตอันใกล้
