A เซ็นเซอร์แม่เหล็ก เป็นองค์ประกอบชี้ขาดที่แปลงการเคลื่อนที่ทางกลให้เป็นสัญญาณสนามแม่เหล็กที่ตีความได้ ซึ่งกำหนดความแม่นยำ ความน่าเชื่อถือ และอายุการใช้งานของระบบการวัดตำแหน่ง ความเร็ว และมุมแบบไร้สัมผัสได้โดยตรง หากไม่มีแม่เหล็กถาวรที่ออกแบบอย่างแม่นยำ แม้แต่ชิปตรวจจับแม่เหล็กที่ซับซ้อนที่สุดก็ไม่สามารถส่งข้อมูลที่น่าเชื่อถือได้ ทุกวันนี้ ความก้าวหน้าในการกำหนดสูตรวัสดุหายาก การเพิ่มประสิทธิภาพทางเรขาคณิต และการเคลือบที่มีความเสถียรของอุณหภูมิกำลังผลักดัน เซ็นเซอร์แม่เหล็ก ประสิทธิภาพสู่ขอบเขตใหม่ ช่วยให้สามารถใช้งานความละเอียดเชิงเส้นระดับซับไมครอนและความแม่นยำเชิงมุมต่ำกว่า 0.1 องศา บทความนี้จะตรวจสอบเกี่ยวกับวัสดุศาสตร์ วิธีการออกแบบ และภาพรวมการใช้งานที่ทำให้เกิด เซ็นเซอร์แม่เหล็ก รากฐานสำคัญของการใช้พลังงานไฟฟ้าและระบบอัตโนมัติสมัยใหม่
สำรวจการใช้งานที่สำคัญของวัสดุแม่เหล็ก
1. บทบาทที่เพิ่มขึ้นของเซ็นเซอร์แม่เหล็กในโลกที่ขับเคลื่อนด้วยข้อมูล
ตลาดเซ็นเซอร์แม่เหล็กทั่วโลกได้รับแรงกระตุ้นโดยตรงจากความต้องการประสิทธิภาพสูง เซ็นเซอร์แม่เหล็ก ส่วนประกอบต่างๆ มีมูลค่าถึง 5.8 พันล้านดอลลาร์สหรัฐในปี 2566 และคาดว่าจะเพิ่มขึ้นเป็น 9.3 พันล้านดอลลาร์สหรัฐภายในปี 2573 ด้วยอัตราการเติบโตต่อปีที่ 7.2 เปอร์เซ็นต์ ตามรายงานของ Grand View Research ในปี 2567 การเติบโตนี้เกิดจากแนวโน้มที่ไม่อาจหยุดยั้งได้ 3 ประการ ได้แก่ การใช้พลังงานไฟฟ้าของยานพาหนะ ระบบอัตโนมัติในโรงงาน และการแพร่กระจายของอุปกรณ์ที่เชื่อมต่อ ในทุกกรณี เซ็นเซอร์แม่เหล็ก อยู่ที่ส่วนต่อประสานทางกายภาพระหว่างชิ้นส่วนที่เคลื่อนไหวและชุดควบคุมอิเล็กทรอนิกส์
A เซ็นเซอร์แม่เหล็ก ทำงานโดยการสร้างสนามแม่เหล็กที่กำหนดซึ่งตรวจพบโดยองค์ประกอบเซ็นเซอร์เอฟเฟกต์ฮอลล์, แอมอาร์ (แอนไอโซทรอปิกแมกนีโตรีซิทีฟ), จีเอ็มอาร์ (แมกนีโตรีซีสต์ขนาดยักษ์) หรือ ทีเอ็มอาร์ (ต้านทานสนามแม่เหล็กแบบอุโมงค์) เมื่อแม่เหล็กเคลื่อนที่สัมพันธ์กับเซนเซอร์ เวกเตอร์ของสนามจะเปลี่ยน แปลตำแหน่งหรือการหมุนเป็นสัญญาณไฟฟ้าที่วัดได้ หลักการนี้เป็นรากฐานทุกอย่างตั้งแต่เซ็นเซอร์แรงบิดพวงมาลัยเพาเวอร์แบบอิเล็กทรอนิกส์ไปจนถึงตัวเข้ารหัสข้อต่อหุ่นยนต์ที่ทำงานร่วมกัน
1.1 การใช้พลังงานไฟฟ้าในยานยนต์ต้องการแม่เหล็กเซ็นเซอร์ที่ล้มเหลวเป็นศูนย์
ยานพาหนะสมัยใหม่มีเซ็นเซอร์แม่เหล็กระหว่าง 60 ถึง 120 ตัว และแต่ละเซ็นเซอร์ต้องมีการสั่งทำพิเศษ เซ็นเซอร์แม่เหล็ก . การใช้งานที่สำคัญ ได้แก่ การตรวจจับตำแหน่งเพลาข้อเหวี่ยง การตรวจจับความเร็วล้อสำหรับ ABS และการควบคุมเสถียรภาพ การตรวจสอบตำแหน่งปีกผีเสื้อ และการตอบสนองตำแหน่งโรเตอร์ในมอเตอร์ฉุดลาก ในระบบพวงมาลัยเพาเวอร์ไฟฟ้า แม่เหล็กวงแหวนแม่เหล็กที่มีเส้นทแยงมุมจับคู่กับ Hall Array ให้การวัดมุมแรงบิดด้วยความละเอียดที่ดีกว่า 0.05 องศา ซึ่งส่งผลโดยตรงต่อความรู้สึกและความปลอดภัยของพวงมาลัย ความล้มเหลวจุดเดียวใน เซ็นเซอร์แม่เหล็ก เนื่องจากการล้างอำนาจแม่เหล็กที่อุณหภูมิ 180 องศาเซลเซียส หรือการแตกหักทางกลไก อาจทำให้สูญเสียการทำงานที่สำคัญของยานพาหนะ ส่งผลให้มาตรฐานคุณสมบัติวัสดุที่เข้มงวด
1.2 ระบบอัตโนมัติทางอุตสาหกรรมอาศัยการตอบสนองแม่เหล็กที่แข็งแกร่ง
พื้นโรงงานมีสภาวะที่รุนแรง: น้ำหล่อเย็นกระเซ็น ฝุ่นโลหะ การสั่นสะเทือน และการเปลี่ยนแปลงของอุณหภูมิในวงกว้างตั้งแต่ลบ 40 ถึงบวก 120 องศาเซลเซียส เซ็นเซอร์แม่เหล็ก ส่วนประกอบในตัวเข้ารหัสเชิงเส้นและเซ็นเซอร์ตำแหน่งโรตารีจะต้องรักษาเสถียรภาพของฟลักซ์แม่เหล็กภายใน 1 เปอร์เซ็นต์ตลอดอายุการใช้งาน 10 ปี หุ่นยนต์ร่วมปฏิบัติงานใช้แม่เหล็กวงแหวนหลายขั้วขนาดกะทัดรัดเพื่อให้ได้ตำแหน่งข้อต่อที่แม่นยำบวกลบ 0.01 มม. ช่วยให้มีปฏิสัมพันธ์ระหว่างมนุษย์กับหุ่นยนต์ได้อย่างปลอดภัย จากข้อมูลจากสหพันธ์หุ่นยนต์นานาชาติ การติดตั้งหุ่นยนต์อุตสาหกรรมทั่วโลกเกิน 550,000 ตัวในปี 2566 โดยแต่ละหุ่นยนต์มีการติดตั้งหุ่นยนต์หลายตัว เซ็นเซอร์แม่เหล็ก ลูปป้อนกลับตาม
1.3 IoT และอุปกรณ์ผู้บริโภคย่อขนาดสถาปัตยกรรมแม่เหล็กเซ็นเซอร์ให้เล็กลง
มาตรวัดน้ำอัจฉริยะ อุปกรณ์ตรวจสุขภาพที่สวมใส่ได้ และไม้กันสั่นของโดรน ล้วนแต่มีขนาดเล็กทั้งสิ้น เซ็นเซอร์แม่เหล็ก ส่วนประกอบต่างๆ มักมีเส้นผ่านศูนย์กลางน้อยกว่า 3 มิลลิเมตร ในการใช้งานเหล่านี้ ความท้าทายคือการเพิ่มความหนาแน่นของพลังงานแม่เหล็กให้สูงสุดภายในปริมาตรที่จำกัดอย่างรุนแรง ในขณะเดียวกันก็ต้านทานการกัดกร่อนจากเหงื่อหรือความชื้นในสิ่งแวดล้อม การศึกษาในปี 2023 ที่ตีพิมพ์ในวารสาร IEEE Sensors Journal แสดงให้เห็นว่าซาแมเรียม-โคบอลต์ที่มีเส้นผ่านศูนย์กลาง 2.5 มม. เซ็นเซอร์แม่เหล็ก สามารถรักษาฟลักซ์ของอุณหภูมิห้องได้ 98 เปอร์เซ็นต์ หลังจากผ่านไป 2,000 ชั่วโมงที่ 85 องศาเซลเซียส และความชื้นสัมพัทธ์ 85 เปอร์เซ็นต์ ซึ่งยืนยันความเหมาะสมสำหรับการใช้งาน IoT ที่มีอายุการใช้งานยาวนาน
2. การเลือกวัสดุแม่เหล็กถาวรรูปร่างประสิทธิภาพของเซ็นเซอร์
สมบัติทางแม่เหล็ก ความร้อน และทางกลของ a เซ็นเซอร์แม่เหล็ก ถูกกำหนดไว้ที่ระดับวัสดุ วิศวกรต้องสร้างสมดุลระหว่างค่าคงเหลือ ค่าบังคับ ค่าสัมประสิทธิ์อุณหภูมิ และต้นทุน ตระกูลวัสดุหลักสี่ตระกูล ได้แก่ นีโอดิเมียม-เหล็ก-โบรอน (NdFeB), ซาแมเรียม-โคบอลต์ (SmCo), ฮาร์ดเฟอร์ไรต์ และอัลนิโก แต่ละข้อเสนอมีโปรไฟล์การแลกเปลี่ยนที่แตกต่างกัน ตารางด้านล่างเปรียบเทียบพารามิเตอร์ที่สำคัญโดยอิงตามค่าเฉลี่ยเอกสารข้อมูลอุตสาหกรรมและข้อมูลจากมาตรฐาน MMPA (Magnetic Materials Producers Association) หมายเลข 0100
| เกรดวัสดุ | ปริมาณคงเหลือ (kG) | การบีบบังคับ HcJ (kOe) | อุณหภูมิในการทำงานสูงสุด (°C) | ค่าสัมประสิทธิ์อุณหภูมิ Br (%/°C) | ต้นทุนสัมพัทธ์ |
|---|---|---|---|---|---|
| NdFeB N48H | 13.8 | 17 | 120 | -0.11 | ปานกลาง |
| เอสเอ็มโค เอสเอ็ม2โค17 26ช | 10.5 | 18 | 350 | -0.035 | สูง |
| ฮาร์ดเฟอร์ไรต์ Y30 | 3.8 | 3.2 | 250 | -0.20 | ต่ำ |
| อัลนิโก 5 | 12.5 | 0.65 | 540 | -0.02 | ปานกลาง |
ตารางที่ 1: การเปรียบเทียบคุณสมบัติทางแม่เหล็กและความร้อนที่สำคัญทั่วไป เซ็นเซอร์แม่เหล็ก ตระกูลวัสดุ ข้อมูลแสดงถึงมูลค่าเกรดเชิงพาณิชย์โดยทั่วไป
แม่เหล็ก NdFeB ให้พลังงานความหนาแน่นสูงสุด ทำให้เหมาะสำหรับการย่อขนาด เซ็นเซอร์แม่เหล็ก การออกแบบที่เน้นพื้นที่เป็นพิเศษ อย่างไรก็ตาม ค่าสัมประสิทธิ์การกักเก็บอุณหภูมิที่ค่อนข้างชันหมายความว่าอุณหภูมิที่เพิ่มขึ้น 100 องศาเซลเซียสสามารถลดฟลักซ์แม่เหล็กได้ประมาณ 11 เปอร์เซ็นต์ ซึ่งจะต้องได้รับการชดเชยผ่านการสอบเทียบเซ็นเซอร์หรือการเลือกเกรดวัสดุ ซาแมเรียม-โคบอลต์มีเสถียรภาพทางความร้อนและทนต่อการกัดกร่อนเป็นพิเศษโดยไม่จำเป็นต้องเคลือบป้องกัน แต่มีต้นทุนวัตถุดิบสูงกว่าอย่างเห็นได้ชัด ฮาร์ดเฟอร์ไรต์ เซ็นเซอร์แม่เหล็ก โซลูชันครองการใช้งานที่คำนึงถึงต้นทุน เช่น เซ็นเซอร์ความเร็วของเครื่องใช้ในครัวเรือน ซึ่งฟลักซ์ที่ต่ำกว่าสามารถชดเชยด้วยปริมาตรแม่เหล็กที่มากขึ้นหรือองค์ประกอบการตรวจจับที่ละเอียดอ่อนมากขึ้น แม้ว่า Alnico จะมีค่าบังคับต่ำ แต่ก็พบว่ามีการใช้งานเฉพาะในสภาพแวดล้อมที่มีอุณหภูมิสูงกว่า 400 องศาเซลเซียส เช่น หัววัดความเร็วกังหัน เนื่องจากการคงสภาพของมันยังคงเกือบคงที่
3. การออกแบบรูปแบบเรขาคณิตและการสะกดจิตกำหนดคุณภาพสัญญาณ
รูปร่างทางกายภาพและการวางแนวแม่เหล็กของ เซ็นเซอร์แม่เหล็ก ไม่ได้เป็นไปตามอำเภอใจ ได้รับการออกแบบมาเพื่อสร้างการกระจายสนามแม่เหล็กเฉพาะที่เพิ่มช่วงเชิงเส้นให้สูงสุดและลดการบิดเบือนฮาร์โมนิกในเอาต์พุตของเซ็นเซอร์ ปัจจัยทางเรขาคณิตต่อไปนี้ส่งผลโดยตรงต่อความแม่นยำในการตรวจจับ
- กระบอกสูบและวงแหวนแม่เหล็กที่มีเส้นทแยงมุม: ใช้กันอย่างแพร่หลายในการตรวจจับตำแหน่งเชิงมุม สิ่งเหล่านี้ เซ็นเซอร์แม่เหล็ก การกำหนดค่าจะสร้างสนามไดโพลแบบหมุน ความสม่ำเสมอของสนามแม่เหล็กตลอดมุมการหมุนจะกำหนดความแม่นยำที่ทำได้ การศึกษาจำลองในปี 2022 ในวารสาร Journal of Magnetism and Magnetic Materials แสดงให้เห็นว่าวงแหวนที่มีอัตราส่วนเส้นผ่านศูนย์กลางภายนอกต่อเส้นผ่านศูนย์กลางด้านใน 1.6 และอัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง 0.8 ช่วยลดความผิดเพี้ยนของฮาร์มอนิกรวมให้เหลือต่ำกว่า 0.3 เปอร์เซ็นต์จาก 360 องศา

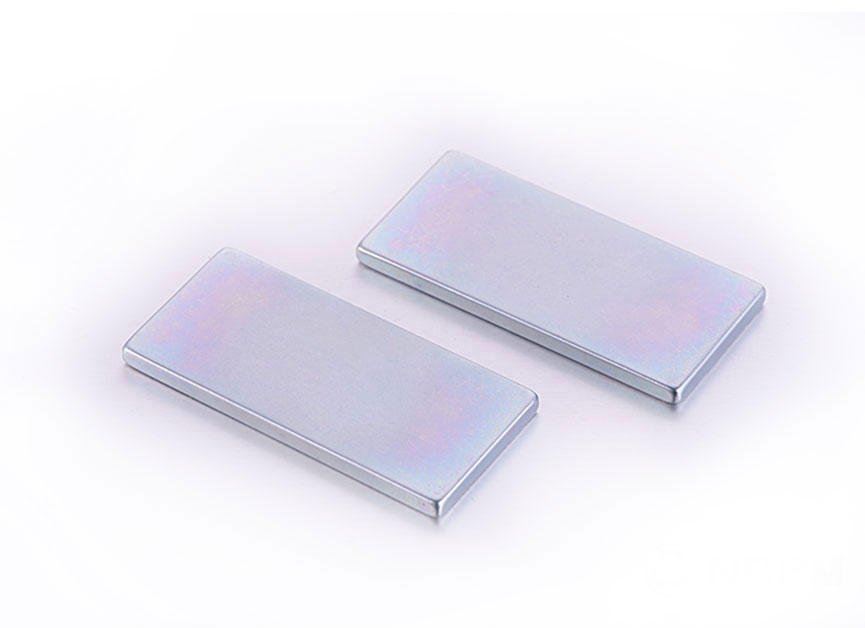

- แผ่นดิสก์และบล็อกแม่เหล็กตามแนวแกน: สำหรับการตรวจจับตำแหน่งเชิงเส้น แม่เหล็กตามแนวแกน เซ็นเซอร์แม่เหล็ก สร้างสนามที่สลายตัวไปตามระยะทาง โดยทั่วไปช่วงการตรวจจับเชิงเส้นจะถูกจำกัดไว้ที่ประมาณ 60 เปอร์เซ็นต์ของขนาดหน้าแม่เหล็ก นอกเหนือจากช่วงนี้ การไล่ระดับของสนามจะตื้นเกินไปที่จะแก้ไขการกระจัดเล็กๆ อย่างแม่นยำ
- แถบและวงแหวนแม่เหล็กแบบหลายขั้ว: ตัวเข้ารหัสส่วนเพิ่มอาศัยการสลับขั้วเหนือ-ใต้บนแถบแม่เหล็ก ระยะพิทช์ของเสา โดยทั่วไปจะมีตั้งแต่ 1 มิลลิเมตร ถึง 5 มิลลิเมตร เป็นตัวกำหนดความละเอียดฐาน ระยะพิทช์ที่ละเอียดยิ่งขึ้นช่วยปรับปรุงความละเอียด แต่ต้องการช่องว่างอากาศที่เล็กลงระหว่าง เซ็นเซอร์แม่เหล็ก พื้นผิวและองค์ประกอบการตรวจจับ เพิ่มความไวต่อความเบี่ยงเบนหนีศูนย์และพิกัดความเผื่อทางกล
- โปรไฟล์รูปสี่เหลี่ยมคางหมูและเรียว: หากต้องการทำให้เอาต์พุตของเซ็นเซอร์ Hall เป็นเส้นตรงในช่วงจังหวะที่ยาวขึ้นบ้าง เซ็นเซอร์แม่เหล็ก การออกแบบใช้หน้าตัดที่แตกต่างกัน ในขณะที่แม่เหล็กเคลื่อนที่ ปริมาณที่เปลี่ยนแปลงของวัสดุแม่เหล็กที่หันเข้าหาเซนเซอร์จะสร้างความสัมพันธ์ระหว่างแรงดันไฟฟ้าและการกระจัดที่เกือบจะเป็นเส้นตรง โดยไม่มีการประมวลผลสัญญาณที่ซับซ้อน
การชดเชยอุณหภูมิเป็นอีกหนึ่งกลไกการออกแบบที่สำคัญ เพราะทั้ง เซ็นเซอร์แม่เหล็ก การเปลี่ยนแปลงและความไวของเซ็นเซอร์ฮอลล์จะลอยไปตามอุณหภูมิ ผู้ออกแบบระบบมักจะเลือกวัสดุแม่เหล็กที่มีค่าสัมประสิทธิ์อุณหภูมิจะยกเลิกการเบี่ยงเบนของเซ็นเซอร์บางส่วน ตัวอย่างเช่น องค์ประกอบ GaAs Hall มีค่าสัมประสิทธิ์อุณหภูมิความไวประมาณลบ 0.06 เปอร์เซ็นต์ต่อองศาเซลเซียส จับคู่กับซาแมเรียมโคบอลต์ เซ็นเซอร์แม่เหล็ก ที่มีสัมประสิทธิ์คงเหลือลบ 0.035 เปอร์เซ็นต์ต่อองศาเซลเซียส ทำให้เกิดค่าเบี่ยงเบนสุทธิเพียงลบ 0.025 เปอร์เซ็นต์ต่อองศาเซลเซียส ช่วยลดความจำเป็นในการใช้วงจรชดเชยภายนอก
4. การปกป้องแม่เหล็กเซนเซอร์จากการเสื่อมโทรมของสิ่งแวดล้อม
A เซ็นเซอร์แม่เหล็ก การสัมผัสกับความชื้น สเปรย์เกลือ หรือสารเคมีที่มีฤทธิ์รุนแรงอาจเกิดการกัดกร่อนอย่างรวดเร็ว นำไปสู่การสูญเสียสนามแม่เหล็กและการปนเปื้อนของอนุภาคที่รบกวนช่องว่างของเซ็นเซอร์ แม่เหล็ก NdFeB มีความเสี่ยงเป็นพิเศษเนื่องจากมีปริมาณธาตุเหล็กสูง หากไม่มีการป้องกัน NdFeB เปลือยเปล่า เซ็นเซอร์แม่เหล็ก สามารถลดน้ำหนักได้ 5 เปอร์เซ็นต์จากการกัดกร่อนภายใน 100 ชั่วโมงของการทดสอบสเปรย์เกลือตามมาตรฐาน ASTM B117 กลยุทธ์การป้องกันต่อไปนี้เป็นมาตรฐานอุตสาหกรรม
- การเคลือบหลายชั้น: มีความน่าเชื่อถือสูงโดยทั่วไป เซ็นเซอร์แม่เหล็ก ได้รับชั้นชุบนิกเกิล-ทองแดง-นิกเกิลด้วยไฟฟ้า ซึ่งมีความหนารวมระหว่าง 10 ถึง 25 ไมครอน สำหรับสภาพแวดล้อมใต้ฝากระโปรงรถยนต์ จะมีการทาสีทับหน้าด้วยอีพ็อกซี่เพิ่มเติมอีก 15 ถึง 30 ไมครอน ทำให้สามารถต้านทานการพ่นเกลือได้นานกว่า 1,000 ชั่วโมง
- การเคลือบผิวแบบ Parylene: สำหรับการแพทย์ขนาดเล็กหรือแบบฝัง เซ็นเซอร์แม่เหล็ก การใช้งาน Parylene C ที่ฝากด้วยไอมอบสิ่งกีดขวางที่เข้ากันได้ทางชีวภาพแบบไม่มีรูเข็มที่ความหนาต่ำเพียง 5 ไมครอน รับประกันการป้องกันในระดับสุญญากาศโดยไม่มีการสะสมของมิติ
- การขึ้นรูปมากเกินไปและการห่อหุ้ม: ใส่การปั้น เซ็นเซอร์แม่เหล็ก ลงในตัวเรือนเทอร์โมพลาสติก เช่น PPS หรือ PA66 พร้อมการเสริมใยแก้ว ช่วยป้องกันการกัดกร่อน คุณสมบัติการติดตั้งเชิงกล และการจัดตำแหน่งพื้นผิวที่แม่นยำสำหรับ IC เซ็นเซอร์
- การทดแทนวัสดุ: ในอุปกรณ์แปรรูปใต้ทะเลหรือทางเคมี นักออกแบบมักจะหลีกเลี่ยงความซับซ้อนในการเคลือบโดยสิ้นเชิงโดยการเลือก SmCo ที่ทนต่อการกัดกร่อนโดยเนื้อแท้สำหรับ เซ็นเซอร์แม่เหล็ก โดยยอมรับต้นทุนวัสดุเริ่มแรกที่สูงขึ้นเพื่อลดความเสี่ยงในการย่อยสลายในระยะยาว
5. การเปรียบเทียบเทคโนโลยีการตรวจจับและข้อกำหนดด้านแม่เหล็ก
หลักการตรวจจับแม่เหล็กที่แตกต่างกันกำหนดความต้องการที่แตกต่างกัน เซ็นเซอร์แม่เหล็ก . การทำความเข้าใจข้อกำหนดเหล่านี้จะช่วยป้องกันการทำงานเกินข้อกำหนดหรือประสิทธิภาพการทำงานที่มีค่าใช้จ่ายสูง ตารางด้านล่างสรุปความสัมพันธ์ระหว่างเทคโนโลยีเซ็นเซอร์และคุณลักษณะแม่เหล็กที่เกี่ยวข้อง
| เทคโนโลยีเซ็นเซอร์ | ข้อกำหนดความแรงของสนามโดยทั่วไป (mT) | ส่วนประกอบฟิลด์ที่ละเอียดอ่อน | ที่ต้องการ เซ็นเซอร์แม่เหล็ก รูปร่าง | การเลือกใช้วัสดุทั่วไป |
|---|---|---|---|---|
| ฮอลเอฟเฟค | 20 – 100 | องค์ประกอบตั้งฉาก | แผ่นดิสก์ที่มีแกนแม่เหล็ก | NdFeB หรือเฟอร์ไรต์ |
| AMR | 5 – 20 | ทิศทางของสนามในระนาบ | แหวนแม่เหล็กที่มีเส้นทแยงมุม | NdFeB หรือ SmCo |
| GMR | 1 – 10 | ทิศทางของสนามในระนาบ | แถบหลายขั้ว | NdFeB หรือ NdFeB ที่ถูกผูกมัด |
| TMR | 0.5 – 5 | ทิศทางของสนามในระนาบ | วงแหวนหลายขั้วแบบละเอียด | SmCo หรือ NdFeB เกรดสูง |
ตารางที่ 2: การทำแผนที่ระหว่างเทคโนโลยีเซ็นเซอร์แม่เหล็กและที่แนะนำ เซ็นเซอร์แม่เหล็ก ลักษณะเฉพาะสำหรับการใช้งานการตรวจจับตำแหน่งทั่วไป
เซ็นเซอร์ฮอลล์เอฟเฟกต์ซึ่งมีความต้องการภาคสนามค่อนข้างสูง ทำงานได้ดีกับเฟอร์ไรต์ที่คุ้มค่า เซ็นเซอร์แม่เหล็ก โซลูชันในการใช้งานที่มีพื้นที่ว่าง เซ็นเซอร์ TMR ซึ่งมีความไวมากที่สุด สามารถทำงานกับแม่เหล็กขนาดเล็กมากที่มีขนาดเล็กมาก ทำให้สามารถออกแบบตัวเข้ารหัสที่มีขนาดกะทัดรัดเป็นพิเศษได้ อย่างไรก็ตาม ข้อกำหนดความแรงของสนามแม่เหล็กต่ำยังทำให้ระบบ TMR ไวต่อการรบกวนจากสนามแม่เหล็กจรจัดที่เกิดจากมอเตอร์ใกล้เคียงหรือตัวนำกระแสไฟที่นำพา จำเป็นต้องมีการป้องกันอย่างระมัดระวังและ เซ็นเซอร์แม่เหล็ก ตำแหน่ง
แม่เหล็กที่ถูกพันธะซึ่งผลิตโดยการฉีดขึ้นรูปซึ่งเป็นส่วนผสมของผงแม่เหล็กและสารยึดเกาะโพลีเมอร์ สมควรได้รับการกล่าวถึงเป็นพิเศษ ช่วยให้สามารถขึ้นรูปรูปทรงที่ซับซ้อนและมีความคลาดเคลื่อนต่ำได้โดยตรง ซึ่งมักจะรวมเข้าด้วยกัน เซ็นเซอร์แม่เหล็ก ด้วยเพลาหรือเฟืองในขั้นตอนการผลิตเดียว แม้ว่าประสิทธิภาพทางแม่เหล็กจะต่ำกว่าแม่เหล็กซินเทอร์ที่มีความหนาแน่นเต็มที่ แต่อิสระในการออกแบบที่แม่เหล็กได้รับมักจะมีค่ามากกว่าค่าความหนาแน่นของฟลักซ์ในการใช้งานเซ็นเซอร์ยานยนต์ที่มีปริมาณมาก
6. รายการตรวจสอบการออกแบบเชิงปฏิบัติสำหรับการระบุแม่เหล็กเซ็นเซอร์
การแปลความต้องการของระบบให้แข็งแกร่ง เซ็นเซอร์แม่เหล็ก ข้อกำหนดเกี่ยวข้องกับการประเมินแบบมีโครงสร้างข้ามหลายโดเมน รายการตรวจสอบตามลำดับต่อไปนี้ช่วยให้ทีมวิศวกรหลีกเลี่ยงข้อผิดพลาดทั่วไปได้
- กำหนดช่องว่างอากาศตรวจจับและกรอบกลไก: วัดระยะห่างสูงสุดและต่ำสุดระหว่าง เซ็นเซอร์แม่เหล็ก ใบหน้าและองค์ประกอบการตรวจจับ คำนึงถึงความคลาดเคลื่อนของการประกอบ การขยายตัวเนื่องจากความร้อน และการกระจัดที่เกิดจากการสั่นสะเทือน
- กำหนดความหนาแน่นฟลักซ์แม่เหล็กที่ต้องการที่เซ็นเซอร์: ใช้การวิเคราะห์องค์ประกอบไฟไนต์หรือแบบจำลองการวิเคราะห์เพื่อยืนยันว่าเกรดแม่เหล็กและรูปทรงที่เลือกให้อย่างน้อย 120 เปอร์เซ็นต์ของสนามการทำงานขั้นต่ำของเซ็นเซอร์ตลอดช่วงอุณหภูมิทั้งหมด
- เลือกวัสดุแม่เหล็กตามความเสถียรของอุณหภูมิ: คำนวณความแปรผันของฟลักซ์กรณีที่แย่ที่สุดจากลบ 40 ถึงอุณหภูมิการทำงานสูงสุด หากความแปรผันเกินช่วงอินพุตที่อนุญาตของเซนเซอร์ ให้เปลี่ยนไปที่ a เซ็นเซอร์แม่เหล็ก วัสดุที่มีค่าสัมประสิทธิ์อุณหภูมิต่ำกว่า
- ระบุรูปแบบการดึงดูดและความทนทาน: สำหรับเซนเซอร์เชิงมุม ให้กำหนดการเบี่ยงเบนเชิงมุมที่อนุญาตของเวกเตอร์สนามแม่เหล็ก ความเบี่ยงเบนมากกว่า 0.5 องศาอาจทำให้เกิดข้อผิดพลาดของมุมที่วัดได้ในระบบที่มีความแม่นยำสูง
- ตรวจสอบการกักเก็บเชิงกลและการป้องกันการกัดกร่อน: รับรองว่า เซ็นเซอร์แม่เหล็ก มีความปลอดภัยจากแรงหมุนและแรงตามแนวแกนโดยใช้การอัดพอดี การติดด้วยกาว หรือการปักหลักเชิงกล และการเคลือบที่เลือกนั้นทนทานต่อสภาพแวดล้อมทางเคมีที่กำหนดไว้สำหรับอายุการใช้งานการออกแบบของผลิตภัณฑ์
- ระบุลักษณะความไวในการจัดตำแหน่งแม่เหล็กต่อเซ็นเซอร์: ทำการวิเคราะห์สแต็กอัพพิกัดความเผื่อเพื่อยืนยันการวางแนวที่ไม่ตรงแนวด้านข้างและเชิงมุมระหว่าง เซ็นเซอร์แม่เหล็ก และเซ็นเซอร์ IC จะไม่เลื่อนเอาต์พุตเกินช่วงที่สอบเทียบ
7. คำถามที่พบบ่อยเกี่ยวกับเซ็นเซอร์แม่เหล็ก
อะไรคือความแตกต่างระหว่างแม่เหล็กเซนเซอร์และแม่เหล็กถาวรเอนกประสงค์?
A เซ็นเซอร์แม่เหล็ก ผลิตขึ้นโดยมีความทนทานต่อโมเมนต์แม่เหล็กที่เข้มงวดมากขึ้น ซึ่งมักจะอยู่ภายในบวกลบ 1.5 เปอร์เซ็นต์ และได้รับการออกแบบเพื่อสร้างรูปแบบสนามแม่เหล็กที่กำหนดไว้อย่างแม่นยำ แทนที่จะเป็นแรงดึงสูงสุด รูปทรงเรขาคณิต การเคลือบ และการทำให้เป็นแม่เหล็กได้รับการปรับให้เหมาะสมสำหรับ IC ตรวจจับเฉพาะ ในขณะที่แม่เหล็กที่ใช้งานทั่วไปจะจัดลำดับความสำคัญของแรงยึดหรือต้นทุนที่ดุร้าย
ฉันจะเลือกเกรดแม่เหล็กเซ็นเซอร์ที่เหมาะสมสำหรับการใช้งานที่มีอุณหภูมิสูงกว่า 150 องศาเซลเซียสได้อย่างไร
เลือกเกรดซาแมเรียม-โคบอลต์ เช่น Sm2Co17 26H หรือเกรด NdFeB อุณหภูมิสูง เช่น N35AH SmCo มีเสถียรภาพทางความร้อนได้ดีที่สุดสูงถึง 350 องศาเซลเซียส ในขณะที่เกรด NdFeB ที่มีอุณหภูมิสูงสามารถทำงานได้สูงถึง 230 องศาเซลเซียส หากสายโหลดสูงเพียงพอที่จะป้องกันการล้างอำนาจแม่เหล็กแบบย้อนกลับไม่ได้ ตรวจสอบอยู่เสมอ เซ็นเซอร์แม่เหล็ก ค่าสัมประสิทธิ์การซึมผ่านภายใต้สภาวะการทำงานจริง
แม่เหล็กเซ็นเซอร์สามารถสูญเสียอำนาจแม่เหล็กเมื่อเวลาผ่านไปได้หรือไม่?
ใช่. แม่เหล็กถาวรทั้งหมดประสบกับการสูญเสียฟลักซ์ในระยะยาวเนื่องจากการคลายตัวของโครงสร้าง การเกิดออกซิเดชัน หรือสนามล้างอำนาจแม่เหล็กภายนอก มีการออกแบบอย่างดี เซ็นเซอร์แม่เหล็ก ที่ทำจากวัสดุหายากสมัยใหม่มักจะมีการสูญเสียฟลักซ์น้อยกว่า 1 เปอร์เซ็นต์ในระยะเวลา 10 ปี เมื่อใช้งานภายในอุณหภูมิที่กำหนดและป้องกันจากการกัดกร่อน การทดสอบการเร่งอายุที่อุณหภูมิสูงจะใช้เพื่อตรวจสอบความเสถียรตลอดอายุการใช้งาน
รูปร่างที่พบบ่อยที่สุดสำหรับแม่เหล็กเซนเซอร์คืออะไร และเพราะเหตุใด
รูปร่างที่พบบ่อยที่สุดคือจาน วงแหวน บล็อก และส่วนโค้ง ดิสก์และวงแหวนมีส่วนสำคัญในการตรวจจับเชิงมุมเนื่องจากสร้างสนามไดโพลแบบสมมาตร บล็อกใช้สำหรับการตรวจจับตำแหน่งเชิงเส้นซึ่งมีทิศทางการเคลื่อนที่ไปตามแกนเดียว ทรงโค้ง เซ็นเซอร์แม่เหล็ก ส่วนต่างๆ ถูกใช้ในเซ็นเซอร์หมุนมุมจำกัด เช่น ไฟแสดงตำแหน่งปีกผีเสื้อ ซึ่งไม่จำเป็นต้องหมุนเต็ม 360 องศา
เป็นไปได้ไหมที่จะใช้แม่เหล็กเซ็นเซอร์ตัวเดียวกันสำหรับเซ็นเซอร์ Hall และ TMR
เป็นไปได้แต่ไม่เหมาะสมที่สุด ก เซ็นเซอร์แม่เหล็ก ขนาดเพื่อให้มีสนามที่แข็งแกร่งสำหรับเซ็นเซอร์ฮอลล์อาจทำให้องค์ประกอบ TMR ที่ละเอียดอ่อนอิ่มตัว ซึ่งทำให้ความเป็นเชิงเส้นลดลง ในทางกลับกัน แม่เหล็กที่ออกแบบมาสำหรับ TMR อาจจ่ายฟลักซ์ไม่เพียงพอที่จะกระตุ้นสลักฮอลล์ได้อย่างน่าเชื่อถือ แนวทางที่ดีที่สุดคือการปรับแต่ง เซ็นเซอร์แม่เหล็ก ความแข็งแกร่งและช่องว่างอากาศสำหรับเทคโนโลยีเซ็นเซอร์ที่เลือกโดยเฉพาะ
8. มองไปข้างหน้า: อนาคตของเทคโนโลยีเซ็นเซอร์แม่เหล็ก
รุ่นต่อไปของ เซ็นเซอร์แม่เหล็ก การพัฒนามุ่งเน้นไปที่ 3 ขอบเขต ได้แก่ กระบวนการแพร่กระจายขอบเขตของเกรนที่เพิ่มประสิทธิภาพการบีบบังคับโดยไม่ต้องใช้ธาตุหายากที่มีน้ำหนักมาก การผลิตแบบเติมเนื้อของแม่เหล็กที่มีรูปร่างใกล้เคียงตาข่ายพร้อมช่องระบายความร้อนภายในที่ซับซ้อน และการบูรณาการแม่เหล็กและเซ็นเซอร์เข้ากับโมดูลระบบเสาหินในแพ็คเกจ งานวิจัยที่ตีพิมพ์ในปี 2024 โดย European Magnetism Association ระบุว่าแม่เหล็ก NdFeB ที่กระจายขอบเขตของเกรนสามารถบรรลุการบีบบังคับเพิ่มขึ้น 30 เปอร์เซ็นต์ ในขณะที่ลดปริมาณดิสโพรเซียมลง 60 เปอร์เซ็นต์ ซึ่งช่วยลดต้นทุนและความเสี่ยงในห่วงโซ่อุปทานโดยตรงสำหรับปริมาณสูง เซ็นเซอร์แม่เหล็ก การผลิต
ขณะเดียวกัน การผลักดันไปสู่ความปลอดภัยในการใช้งานในยานยนต์อัตโนมัติกำลังบังคับให้มีสถาปัตยกรรมการตรวจจับที่ซ้ำซ้อน สิ่งนี้แปลเป็นตัวเข้ารหัสแม่เหล็กแบบสองช่องสัญญาณโดยที่สองตัวแยกกัน เซ็นเซอร์แม่เหล็ก รางถูกรวมเข้าไว้ในส่วนประกอบทางกลชิ้นเดียว โดยแต่ละรางจะอ่านด้วยดายเซ็นเซอร์ที่แยกจากกัน เพื่อให้มั่นใจว่าไม่มีจุดใดที่เกิดข้อผิดพลาดเพียงจุดเดียวก็สามารถปิดการใช้งานลูปป้อนกลับตำแหน่งได้ ตามมาตรฐาน ISO 26262 ASIL D ความซ้ำซ้อนดังกล่าวไม่สามารถต่อรองได้สำหรับระบบบังคับเลี้ยวและเบรก
จากส่วนลึกของบ่อน้ำมันนอกชายฝั่งไปจนถึงสภาพแวดล้อมที่ปลอดเชื้อของหุ่นยนต์ผ่าตัด ผู้ถ่อมตัว เซ็นเซอร์แม่เหล็ก ยังคงพิสูจน์ว่าการตรวจจับการเคลื่อนไหวที่แม่นยำและเชื่อถือได้เริ่มต้นด้วยวัสดุแม่เหล็กที่ออกแบบมาอย่างพิถีพิถัน เนื่องจากอุตสาหกรรมต้องการความละเอียดที่ละเอียดยิ่งขึ้นและอายุการใช้งานที่ไม่ต้องบำรุงรักษาอีกต่อไป การลงทุนใน เซ็นเซอร์แม่เหล็ก นวัตกรรมจะยังคงให้ความสำคัญกับผลตอบแทนสูงสำหรับซัพพลายเออร์ส่วนประกอบและผู้วางระบบเหมือนกัน
