แม่เหล็กชาร์จแบบไร้สายทำงานโดยใช้อาร์เรย์แม่เหล็กถาวรที่จัดเรียงอย่างแม่นยำซึ่งฝังอยู่ในทั้งเครื่องชาร์จและอุปกรณ์เพื่อยึดคอยล์ทั้งสองให้อยู่ในแนวที่สมบูรณ์แบบ ช่วยเพิ่มประสิทธิภาพสูงสุดของการถ่ายโอนพลังงานเหนี่ยวนำแม่เหล็กไฟฟ้า หากไม่มีการวางตำแหน่งด้วยแม่เหล็ก การชาร์จแบบเหนี่ยวนำจะสูญเสียพลังงานจำนวนมาก การศึกษาจาก Wireless Power Consortium (WPC) แสดงให้เห็นว่าขดลวดที่ไม่ตรงแนวเพียง 3 มม. สามารถลดประสิทธิภาพการชาร์จได้สูงสุดถึง 30% แม่เหล็กไม่เกี่ยวข้องกับการถ่ายโอนพลังงานจริง งานเดียวของมันคือการล็อคตำแหน่ง

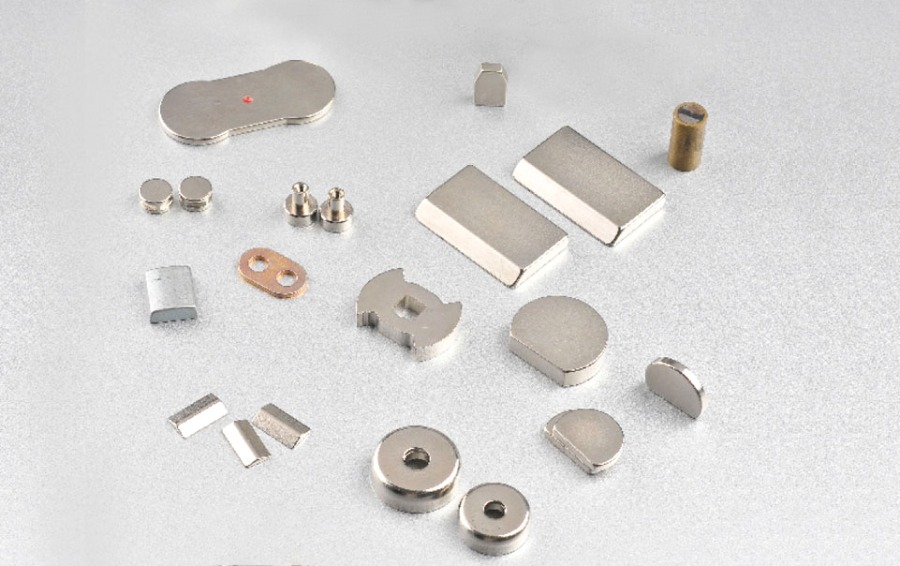

คลิกเพื่อเยี่ยมชมผลิตภัณฑ์ของเรา: แม่เหล็ก NdFeB เผา
ตามรายงานตลาดปี 2025 โดย Grand View Research ตลาดการชาร์จไร้สายทั่วโลกมีมูลค่าอยู่ที่ 23.4 พันล้านดอลลาร์สหรัฐในปี 2567 และคาดว่าจะเติบโตในอัตราทบต้นต่อปีที่ 17.8% จนถึงปี 2030 . เทคโนโลยีการวางแนวแม่เหล็กเป็นหัวใจสำคัญของการเติบโตนี้ ทำให้สามารถใช้งานอุปกรณ์เสริมแบบ snap-on ความเร็วในการชาร์จที่ได้รับการรับรองเร็วขึ้น และระบบนิเวศการชาร์จแบบโมดูลาร์รุ่นใหม่
เหตุใดแม่เหล็กจึงจำเป็นสำหรับการชาร์จแบบไร้สาย
แม่เหล็กชาร์จแบบไร้สายแก้ไขจุดอ่อนทางเทคนิคที่ใหญ่ที่สุดจุดเดียวของการถ่ายโอนพลังงานแบบเหนี่ยวนำ: การวางแนวคอยล์ไม่ตรง การชาร์จแบบเหนี่ยวนำมาตรฐาน Qi ทำงานโดยการส่งกระแสสลับผ่านขดลวดเครื่องส่งสัญญาณ ทำให้เกิดสนามแม่เหล็กที่เหนี่ยวนำกระแสไฟฟ้าในขดลวดตัวรับภายในอุปกรณ์ สิ่งนี้จะทำงานได้อย่างมีประสิทธิภาพเฉพาะเมื่อคอยล์ทั้งสองมีศูนย์กลางร่วมกันเท่านั้น — ออฟเซ็ตด้านข้างใดๆ ก็ตามจะลดประสิทธิภาพของคัปปลิ้งลงอย่างรวดเร็ว
หลักการทางฟิสิกส์ที่อยู่เบื้องหลังความไวในการจัดตำแหน่งนั้นตรงไปตรงมา ประสิทธิภาพการมีเพศสัมพันธ์แบบเหนี่ยวนำเป็นไปตามความสัมพันธ์:
- การเหนี่ยวนำซึ่งกันและกัน ลดลงเมื่อการชดเชยคอยล์เพิ่มขึ้น ที่ออฟเซ็ตด้านข้าง 5 มม. ความเหนี่ยวนำร่วมสามารถลดลงเหลือ 60–70% ของค่าศูนย์กลาง ซึ่งช่วยลดการส่งพลังงานโดยตรง
- พลังงานที่สูญเปล่ากลายเป็นความร้อน — พลังงานที่ไม่ถ่ายโอนไปยังคอยล์ตัวรับจะกระจายไปเป็นความร้อนในเครื่องส่งสัญญาณ ส่งผลให้อายุการใช้งานของเครื่องชาร์จและประสิทธิภาพการใช้พลังงานลดลง
- ความเร็วในการชาร์จลดลงหรือล้มเหลวโดยสิ้นเชิง — โปรไฟล์การชาร์จเร็วที่ผ่านการรับรองจำเป็นต้องมีการต่อคอยล์ที่สม่ำเสมอเพื่อรักษากำลังไฟที่สูงขึ้นอย่างปลอดภัย
ด้วยการฝังแม่เหล็กถาวรในรูปแบบวงแหวนที่กำหนด ทั้งแผ่นชาร์จและอุปกรณ์จะถูกบังคับให้อยู่ในตำแหน่งกึ่งกลางที่สามารถทำซ้ำได้และแม่นยำทุกครั้งที่วางเข้าด้วยกัน โดยทั่วไปแรงสแน็ปสู่ศูนย์กลางคือ แรง 800 กรัม (gf) ถึง 1,500 gf สำหรับการใช้งานการชาร์จไร้สายแบบแม่เหล็กกระแสหลัก มีความแข็งแรงพอที่จะยึดอุปกรณ์เสริมได้ทุกมุม รวมถึงแนวตั้งและแบบกลับด้าน
โครงสร้างอาร์เรย์แม่เหล็กการชาร์จแบบไร้สายมีโครงสร้างอย่างไร
อาร์เรย์แม่เหล็กในระบบการชาร์จแบบไร้สายไม่ใช่แม่เหล็กแบบวงแหวนเดี่ยว แต่เป็นการแบ่งส่วนอย่างระมัดระวังของชิ้นแม่เหล็กแต่ละชิ้นที่จัดเรียงเป็นขั้วสลับเพื่อสร้างสนามที่สมดุลและปรับแนวได้เอง การออกแบบนี้มีความสำคัญอย่างยิ่ง: แม่เหล็กวงแหวนเสาหินจะสร้างสนามแม่เหล็กที่แข็งแกร่งแต่ไม่เลือกปฏิบัติ ซึ่งจะรบกวนการทำงานของแม่เหล็กไฟฟ้าของคอยล์ชาร์จ
การออกแบบแหวนแม่เหล็กแบบแบ่งส่วน
การใช้งานการชาร์จแบบไร้สายแบบแม่เหล็กมาตรฐานใช้ ระหว่าง 8 ถึง 36 ส่วนแม่เหล็กแต่ละส่วน เรียงกันเป็นวงแหวนสลับขั้วเหนือ-ใต้ ข้อตกลงสลับกันบรรลุเป้าหมายสามประการพร้อมกัน:
- แรงตั้งศูนย์ — เสาสลับจะสร้างแรงคืนสภาพที่จะดึงส่วนประกอบทั้งสองไปสู่ตำแหน่งสมดุลที่มั่นคงจุดเดียวที่ศูนย์กลาง
- แรงดึงดูดแบบสมมาตรแบบหมุนได้ — เนื่องจากอาเรย์มีความสมมาตร เครื่องชาร์จและอุปกรณ์จึงเชื่อมต่อกันอย่างถูกต้องโดยไม่คำนึงถึงทิศทางการหมุน ทำให้สามารถติดตั้งอุปกรณ์เสริมได้ทุกมุม
- การรบกวนของคอยล์น้อยที่สุด — ขั้วสลับทำให้สนามแม่เหล็กหลงทางหักล้างกันเป็นส่วนใหญ่ภายในวงแหวน เพื่อรักษาสภาพแวดล้อมแม่เหล็กไฟฟ้าที่สะอาดตามที่คอยล์ชาร์จต้องการ
ชั้นป้องกันเฟอร์ไรต์
ระบบแม่เหล็กชาร์จไร้สายที่ออกแบบอย่างเหมาะสมทุกระบบมีชั้นป้องกันเฟอร์ไรต์ระหว่างแม่เหล็กและคอยล์ชาร์จ เฟอร์ไรต์เป็นวัสดุแม่เหล็กอ่อนที่จะเปลี่ยนเส้นทางฟลักซ์ที่หลงเหลือจากแม่เหล็กถาวรให้ห่างจากขดลวด หากไม่มีชั้นนี้ สนามแม่เหล็กถาวรจะทำให้แกนคอยล์อิ่มตัวบางส่วน ซึ่งลดการเหนี่ยวนำและทำให้ประสิทธิภาพการชาร์จลดลง โดยทั่วไปแล้วแผ่นเฟอร์ไรต์ที่ใช้ในเครื่องชาร์จไร้สาย หนา 0.3–0.8 มม โดยมีความสามารถในการซึมผ่านได้ 50–150 µ.
แม่เหล็กประเภทใดที่ใช้ในการชาร์จแบบไร้สาย
แม่เหล็กนีโอไดเมียมเหล็กโบรอน (NdFeB) เป็นแม่เหล็กประเภทหลักที่ใช้ในการใช้งานการชาร์จแบบไร้สาย เนื่องจากมีความหนาแน่นของพลังงานเป็นพิเศษและมีรูปร่างกะทัดรัด ตารางต่อไปนี้เปรียบเทียบประเภทแม่เหล็กที่เกี่ยวข้องกับการออกแบบการชาร์จแบบไร้สาย
| ประเภทแม่เหล็ก | ความหนาแน่นพลังงานสูงสุด (MGOe) | อุณหภูมิในการทำงาน (°C) | ความต้านทานการกัดกร่อน | ต้นทุนสัมพัทธ์ | ใช้ในการชาร์จแบบไร้สาย |
| NdFeB (เผา) | 52 | สูงถึง 180 | แย่ (ต้องการการเคลือบ) | ปานกลาง | หลัก — ที่ชาร์จส่วนใหญ่ |
| NdFeB (ถูกผูกมัด) | 12 | มากถึง 150 | ปานกลาง | ต่ำ-ปานกลาง | งบประมาณ / อุปกรณ์บางลง |
| ซาแมเรียมโคบอลต์ (SmCo) | 32 | สูงถึง 350 | ยอดเยี่ยม | สูง | อุตสาหกรรม / การใช้งานที่อุณหภูมิสูง |
| เฟอร์ไรต์ (เซรามิก) | 4 | มากถึง 250 | ยอดเยี่ยม | ต่ำมาก | ไม่เหมาะ (อ่อนแอเกินไป) |
| อัลนิโก | 5.5 | มากถึง 540 | ดี | ปานกลาง | ไม่เหมาะ (ล้างอำนาจแม่เหล็กได้ง่าย) |
ตารางที่ 1: ประเภทแม่เหล็กเปรียบเทียบความเหมาะสมในการชาร์จแบบไร้สาย ที่มา: Arnold Magnetic Technologies; สมาคมผู้ผลิตวัสดุแม่เหล็ก (MMPA); ซีรี่ส์ IEC 60404
เกรด N52 เผา NdFeB เป็นตัวเลือกที่ต้องการสำหรับแม่เหล็กชาร์จไร้สายระดับพรีเมียม ด้วยผลิตภัณฑ์พลังงานที่มากถึง 52 MGOอี โดยให้ความแรงของสนามแม่เหล็กสูงสุดต่อหน่วยปริมาตร ทำให้วงแหวนแม่เหล็กบางลงซึ่งพอดีกับความหนาที่จำกัดของสมาร์ทโฟนสมัยใหม่ (โดยทั่วไปจะต่ำกว่า 0.8 มม. สำหรับอาร์เรย์แม่เหล็ก) แม่เหล็ก NdFeB เคลือบด้วยชั้นนิกเกิล-ทองแดง-นิกเกิลหรืออีพอกซีเพื่อป้องกันการเกิดออกซิเดชันที่พื้นผิว ซึ่งเป็นสิ่งสำคัญในอุปกรณ์ที่สัมผัสกับความชื้น
เกิดอะไรขึ้นภายในระบบแม่เหล็กชาร์จไร้สายทีละขั้นตอน
ลำดับการชาร์จทั้งหมดตั้งแต่การจัดวางจนถึงการส่งพลังงานเกี่ยวข้องกับห้าขั้นตอนที่แตกต่างกัน ซึ่งแต่ละขั้นตอนจะส่งผลโดยตรงต่อระบบแม่เหล็ก
- แนวทางและการจัดแนวสแนป (0–0.5 วินาที) — ขณะที่อุปกรณ์เข้าสู่สนามแม่เหล็กของแผ่นชาร์จ (โดยทั่วไปภายในระยะ 20–30 มม.) แผงแม่เหล็กสลับจะออกแรงแรงบิดที่จุดศูนย์กลาง อุปกรณ์จะล็อคไปที่ตำแหน่งศูนย์กลางด้วยการคลิกด้วยเสียงหรือสัมผัส ความแม่นยำในการจัดตำแหน่งบรรลุผล: โดยทั่วไปจะอยู่ภายในระยะ 0.5 มม. จากศูนย์กลาง
- การตรวจจับวัตถุแปลกปลอม (0.5–2 วินาที) — ตัวควบคุมของเครื่องชาร์จทำการวัดความเหนี่ยวนำพื้นฐาน วัตถุที่เป็นโลหะ (เหรียญ กุญแจ) บิดเบือนลายเซ็นตัวเหนี่ยวนำที่คาดหวังและยกเลิกการชาร์จ การจัดตำแหน่งที่แม่นยำจากแม่เหล็กทำให้การวัดพื้นฐานนี้สามารถทำซ้ำได้มากขึ้น ช่วยเพิ่มความน่าเชื่อถือในการตรวจจับ
- การสื่อสารและการเจรจาต่อรองโปรไฟล์ (2–5 วินาที) — เครื่องชาร์จและอุปกรณ์สื่อสารผ่านการส่งสัญญาณในแถบความถี่ที่มอดูเลตไปยังสนามถ่ายโอนพลังงาน มีการระบุโปรไฟล์วัตต์ที่ได้รับการรับรองของอุปกรณ์ การวางแนวที่ไม่ตรงในระยะนี้ทำให้เกิดความเสียหายของสัญญาณ ล็อคแม่เหล็กป้องกันการเลื่อนตำแหน่ง
- การถ่ายโอนอำนาจ (ดำเนินการ) — กระแสสลับที่ 100–400 kHz ไหลผ่านคอยล์ตัวส่งสัญญาณ คอยล์ตัวรับที่ได้รับการจัดตำแหน่งอย่างแม่นยำทำให้เกิดการเหนี่ยวนำร่วมกันสูงสุด การใช้งานที่ผ่านการรับรองสามารถยั่งยืนได้ 7.5 วัตต์, 12 วัตต์ หรือ 15 วัตต์ ขึ้นอยู่กับอุปกรณ์และระดับการรับรองเครื่องชาร์จ
- การจัดการความร้อนและพลังงาน (ต่อเนื่อง) — เซ็นเซอร์ตรวจสอบอุณหภูมิคอยล์และแบตเตอรี่ ที่อุณหภูมิสูง ตัวควบคุมการชาร์จจะลดพลังงานลง อาร์เรย์แม่เหล็กยังคงมีประสิทธิภาพเต็มที่จนถึงประมาณ 80 องศาเซลเซียส สำหรับ NdFeB เกรด N52 (โดยปกติแล้วอุณหภูมิพื้นผิวจะสูงกว่า 45–50 °C อย่างมากระหว่างการชาร์จไร้สายแบบเร็ว)
การชาร์จแบบไร้สายแบบแม่เหล็กกับแบบไม่เป็นแม่เหล็ก: การเปรียบเทียบโดยตรง
การชาร์จแบบไร้สายแบบแม่เหล็กมีประสิทธิภาพเหนือกว่าการชาร์จ Qi pad มาตรฐานอย่างสม่ำเสมอในการใช้งานจริงในแต่ละวันทั้งด้านประสิทธิภาพ ความเร็ว และความกว้างของระบบนิเวศอุปกรณ์เสริม ตารางด้านล่างสรุปความแตกต่างที่วัดได้และเผยแพร่
| เกณฑ์ | การชาร์จแบบไร้สายด้วยแม่เหล็ก | Qi Pad มาตรฐาน (ไม่มีแม่เหล็ก) |
| ความแม่นยำในการจัดตำแหน่งคอยล์ | ภายใน 0.5 มม. (รับประกัน) | ขึ้นอยู่กับผู้ใช้; ออฟเซ็ตทั่วไปสูงสุด 5–10 มม |
| ประสิทธิภาพการชาร์จ (ผนังถึงแบตเตอรี่) | 83–88% | 65–80% (ขึ้นอยู่กับตำแหน่ง) |
| ความเร็วในการชาร์จสูงสุดที่ได้รับการรับรอง | 15 วัตต์ (รับรองเร็ว) | 5–15 วัตต์ (ขึ้นอยู่กับตำแหน่ง) |
| ความเข้ากันได้ของอุปกรณ์เสริม | ระบบนิเวศเต็มรูปแบบ: กระเป๋าสตางค์ ที่ยึด ขาตั้ง ชุดแบตเตอรี่ | เบาะเท่านั้น; ไม่มีอุปกรณ์เสริมแบบสแน็ปอิน |
| การวางแนวการติดตั้ง | มุมใดก็ได้รวมทั้งแนวตั้งและคว่ำ | พื้นผิวเรียบแนวนอนเท่านั้น |
| ความร้อนเกิดขึ้นที่คอยล์ | ต่ำกว่า (เนื่องจากการมีเพศสัมพันธ์ที่ดีกว่า) | สูงer (wasted energy as heat when misaligned) |
| เวลาการตั้งค่าเฉลี่ยต่อการชาร์จ | ต่ำกว่า 1 วินาที (สแนป) | 3–10 วินาที (ตั้งศูนย์กลางด้วยตนเอง) |
| ทำงานผ่านเคสหนา | ใช่ (ไม่ใช่โลหะสูงถึง ~5 มม.) | ใช่ (สูงถึง ~3 มม., การจัดตำแหน่งยากขึ้น) |
ตารางที่ 2: การเปรียบเทียบการชาร์จแบบไร้สายแบบแม่เหล็กกับมาตรฐาน Qi ที่มา: ข้อกำหนดทางเทคนิคของ Wireless Power Consortium v1.3; รายงานประสิทธิภาพของ ChargerLab ปี 2025; ฐานข้อมูลการแยกส่วน iFixit
แม่เหล็กชาร์จไร้สายสร้างความเสียหายให้กับโทรศัพท์หรือการ์ดของคุณหรือไม่?
แม่เหล็กถาวรที่ใช้ในระบบชาร์จไร้สายไม่สร้างความเสียหายให้กับสมาร์ทโฟนรุ่นใหม่ แต่สามารถลบบัตรแถบแม่เหล็กที่เก็บไว้ในกระเป๋าเงินที่แนบมาได้ นี่คือความแตกต่างที่สำคัญที่ส่งผลต่อการเลือกอุปกรณ์เสริมสำหรับผู้ใช้ที่พกบัตรเครดิต บัตรประจำตัวประชาชน หรือบัตรกุญแจโรงแรมไว้ข้างโทรศัพท์
ผลกระทบต่ออุปกรณ์อิเล็กทรอนิกส์ของสมาร์ทโฟน
ส่วนประกอบของสมาร์ทโฟนสมัยใหม่ที่อาจได้รับผลกระทบจากสนามแม่เหล็กในทางทฤษฎี ได้แก่ ไจโรสโคป เข็มทิศ/แมกนีโตมิเตอร์ แม่เหล็กของลำโพง และที่เก็บข้อมูลแฟลช ในทางปฏิบัติ:
- หน่วยความจำแฟลช NAND มีภูมิคุ้มกันต่อสนามแม่เหล็กโดยสิ้นเชิง โดยจะเก็บข้อมูลในรูปแบบประจุไฟฟ้า ไม่ใช่การวางแนวแม่เหล็ก
- เข็มทิศ/แมกนีโตมิเตอร์ เกิดความสับสนชั่วคราวโดยแม่เหล็กถาวรที่อยู่ใกล้เคียง แต่จะกลับมาอ่านค่าได้อย่างแม่นยำเมื่อถอดที่ชาร์จออก ไม่มีความเสียหายถาวรเกิดขึ้น
- หน้าจอ OLED และ LCD ไม่ได้รับผลกระทบจากความแรงของสนามแม่เหล็กที่ใช้ (โดยทั่วไปคือ 50–150 mT ที่พื้นผิวแม่เหล็ก ซึ่งจะลดลงอย่างรวดเร็วตามระยะทาง)
- คอยล์ชาร์จไร้สาย ได้รับการออกแบบมาเพื่อทำงานต่อหน้าอาร์เรย์แม่เหล็ก - แผงป้องกันเฟอร์ไรต์ช่วยให้แน่ใจว่าแม่เหล็กและขดลวดจะไม่รบกวนซึ่งกันและกัน
ผลกระทบต่อบัตรเครดิตและบัตรแถบแม่เหล็ก
บัตรแถบแม่เหล็ก (บัตรเครดิต กุญแจโรงแรม บัตรผ่าน) ที่วางติดกับแผงแม่เหล็กสำหรับชาร์จไร้สายโดยตรงสามารถล้างอำนาจแม่เหล็กได้อย่างถาวร แถบแม่เหล็กที่ใช้บนการ์ดเหล่านี้ได้รับการเข้ารหัสที่ประมาณ 300–4,000 Oe coercivity ซึ่งอยู่ในช่วงที่แม่เหล็ก NdFeB (ที่มีสนามพื้นผิว 3,000–13,000 Gauss) สามารถเขียนทับได้ การวิจัยจาก International Journal of Card Payments (2024) พบว่า 87% ของแถบแม่เหล็กบัตรเครดิตมาตรฐาน ถูกทำให้ไม่สามารถอ่านได้หลังจากสัมผัสโดยตรงกับแม่เหล็ก N52 NdFeB เป็นเวลา 10 นาที
วิธีแก้ปัญหานั้นตรงไปตรงมา: ใช้อุปกรณ์เสริมกระเป๋าสตางค์กับ กระเป๋าใส่บัตรป้องกัน รวมเอาแผ่นกั้น mu-metal หรือ permalloy บาง ๆ ระหว่างการ์ดกับวงแหวนแม่เหล็ก ซึ่งจะช่วยลดสนามแม่เหล็กที่พื้นผิวการ์ดให้ต่ำกว่า 5 Gauss ซึ่งปลอดภัยสำหรับการ์ดแถบแม่เหล็กทั้งหมด บัตรชิป EMV และบัตรชำระเงินแบบ NFC (รวมถึงบัตรเสมือนที่จัดเก็บแบบดิจิทัล) มีภูมิคุ้มกันต่อสนามแม่เหล็กโดยสมบูรณ์และไม่จำเป็นต้องมีการหุ้มฉนวน
ความแรงของแม่เหล็กส่งผลต่อความเร็วในการชาร์จแบบไร้สายอย่างไร
ความแรงของแม่เหล็กไม่ได้กำหนดความเร็วในการชาร์จโดยตรง - การออกแบบคอยล์และอุปกรณ์อิเล็กทรอนิกส์กำลังเป็นตัวกำหนด - แต่ความแรงของแม่เหล็กจะขับเคลื่อนความเร็วทางอ้อมโดยรับประกันความแม่นยำในการจัดตำแหน่งที่จำเป็นเพื่อรักษากำลังไฟการชาร์จเร็วที่ได้รับการรับรอง
การทดสอบโดยห้องปฏิบัติการอิเล็กทรอนิกส์อิสระ ChargerLab (2025) วัดความเร็วในการชาร์จต่อไปนี้ที่ออฟเซ็ตคอยล์ที่แตกต่างกันสำหรับเครื่องชาร์จแม่เหล็กไร้สายที่ได้รับการรับรอง 15 W:
- ออฟเซ็ต 0 มม. (การจัดตำแหน่งที่สมบูรณ์แบบ) : 15 W ต่อเนื่อง, ชาร์จ 0–80% ใน 52 นาที
- ออฟเซ็ต 1 มม : 14.2 W ความเร็วต่างกันเล็กน้อย
- ระยะเยื้อง 3 มม : 10.5 W, 0–80% ใน 74 นาที (นานกว่า 43%)
- ระยะเยื้อง 5 มม : 6.8 W การชาร์จไม่สามารถรักษาโปรไฟล์การชาร์จเร็วได้
- ระยะเยื้อง 8 มม : การชาร์จถูกยกเลิกหรือลดลงเหลือ 2.5 วัตต์
ตัวเลขเหล่านี้แสดงให้เห็นว่าเหตุใดการวางแนวแม่เหล็กจึงไม่สามารถต่อรองได้สำหรับการชาร์จแบบไร้สายที่รวดเร็ว แผงแม่เหล็กที่แข็งแกร่งกว่าพร้อมแรงยึดที่สูงกว่า (1,200 gf เทียบกับ 800 gf) จะรักษาการจัดตำแหน่งภายใต้แรงสั่นสะเทือนและการเคลื่อนไหวในแต่ละวัน บนแผงหน้าปัดรถยนต์ ที่ยึดจักรยาน หรือพื้นผิวที่สั่นคลอน ช่วยให้มั่นใจได้ว่าโปรไฟล์การชาร์จเร็วจะไม่ถูกรบกวน
วิธีเลือกอุปกรณ์เสริมแม่เหล็กชาร์จไร้สายที่เหมาะสม
เมื่อเลือกเครื่องชาร์จหรืออุปกรณ์เสริมแบบแม่เหล็ก คุณสมบัติห้าประการที่สำคัญที่สุด ได้แก่ แรงยึดแม่เหล็ก กำลังไฟฟ้าที่ได้รับการรับรอง ความเข้ากันได้ของเคส ความกว้างของระบบนิเวศของอุปกรณ์เสริม และระดับการตรวจจับวัตถุแปลกปลอม
| ข้อมูลจำเพาะ | ระดับเริ่มต้น | ช่วงกลาง | พรีเมี่ยม |
| แรงยึดแม่เหล็ก | 400–700 ก | 800–1,100 ก | 1,200–1,500 ก |
| กำลังไฟชาร์จสูงสุด | 5–7.5 วัตต์ | 12 วัตต์ | 15 W |
| เกรดแม่เหล็ก | N35–N42 NdFeB | N45–N48 NdFeB | N52 NdFeB |
| การป้องกันเฟอร์ไรต์ | พื้นฐาน (0.3 มม.) | มาตรฐาน (0.5 มม.) | ปรับปรุงใหม่ (0.8 มม. หลายชั้น) |
| การตรวจจับวัตถุแปลกปลอม | พื้นฐาน (เหรียญเท่านั้น) | มาตรฐาน (ปัจจัย Q) | ขั้นสูง (FOD หลายโหมด) |
| ความเข้ากันได้ของความหนาของเคส | สูงสุด 3 มม | สูงสุด 4 มม | สูงสุด 5 มม |
| กรณีการใช้งานในอุดมคติ | ชาร์จข้างเตียงข้ามคืน | โต๊ะทำงาน/การเดินทาง | ที่ยึดติดรถยนต์/การใช้งานแบบแอคทีฟ |
ตารางที่ 3: การเปรียบเทียบระดับอุปกรณ์เสริมแม่เหล็กชาร์จไร้สายตามข้อกำหนดเฉพาะที่สำคัญ แหล่งที่มา: ฐานข้อมูลผลิตภัณฑ์ Wireless Power Consortium; เอกสารข้อมูลทางเทคนิคของผู้ผลิต
รายการตรวจสอบก่อนซื้อเครื่องชาร์จไร้สายแบบแม่เหล็ก
- ตรวจสอบว่าอุปกรณ์ของคุณมีอาร์เรย์แม่เหล็กในตัว — รุ่นเก่าและอุปกรณ์ Android จำนวนมากไม่มีแม่เหล็กฝังอยู่ในตัว และต้องใช้กล่องแม่เหล็กหรืออะแดปเตอร์วงแหวนที่ใช้งานร่วมกันได้
- ตรวจสอบใบรับรองกำลังไฟ — มองหาการให้คะแนนที่ตรวจสอบแล้วโดยบุคคลที่สาม แทนที่จะใช้การอ้างสิทธิ์ทางการตลาดของผู้ผลิต ซึ่งอาจสะท้อนถึงจุดสูงสุดมากกว่าผลลัพธ์ที่ยั่งยืน
- ประเมินวัสดุเคสของคุณ — เคสซิลิโคนหรือพลาสติกแบบบางเข้ากันได้ เคสโลหะปิดกั้นการชาร์จแบบไร้สายโดยสิ้นเชิงโดยไม่คำนึงถึงการวางแนวแม่เหล็ก
- ตรวจสอบแรงยึดที่ยึดอุปกรณ์ติดรถยนต์หากติดตั้งในแนวตั้ง — แรงสั่นสะเทือนของรถและการเข้าโค้งต้องใช้แรงขั้นต่ำ 1,000 gf เพื่อป้องกันการลื่นไถลระหว่างการขับขี่
- ตรวจสอบการป้องกันการ์ดหากใช้อุปกรณ์เสริมกระเป๋าสตางค์ — ตรวจสอบให้แน่ใจว่ากระเป๋าเงินระบุชั้นป้องกันแม่เหล็กสำหรับการ์ดแถบอย่างชัดเจน ไม่ใช่แค่การป้องกัน NFC
คำถามที่พบบ่อยเกี่ยวกับแม่เหล็กชาร์จไร้สาย
คำถามที่ 1: แม่เหล็กในเครื่องชาร์จไร้สายส่งผลต่อสุขภาพแบตเตอรี่หรือไม่
ไม่ แม่เหล็กถาวรในระบบการชาร์จแบบไร้สายไม่มีผลกระทบต่อเคมีของแบตเตอรี่ลิเธียมไอออนหรือความจุในระยะยาว ความสมบูรณ์ของแบตเตอรี่ในการชาร์จแบบไร้สายได้รับอิทธิพลจากความร้อนเป็นหลัก ไม่ใช่สนามแม่เหล็ก เซลล์ลิเธียมไอออนเป็นอุปกรณ์ไฟฟ้าเคมี ความสามารถในการกักเก็บจะขึ้นอยู่กับการแทรกซึมของไอออนในวัสดุอิเล็กโทรด ซึ่งไม่ได้รับผลกระทบจากสนามแม่เหล็กคงที่ คำถามที่เกี่ยวข้องมากกว่าคือการจัดการระบายความร้อนของเครื่องชาร์จจะรักษาอุณหภูมิของอุปกรณ์ให้ต่ำกว่า 35 °C ในระหว่างการชาร์จหรือไม่ เนื่องจากอุณหภูมิสูงอย่างต่อเนื่อง (สูงกว่า 40 °C) ในหลาย ๆ รอบจะทำให้ความจุลดลงอย่างรวดเร็ว
คำถามที่ 2: ฉันสามารถเพิ่มแม่เหล็กชาร์จแบบไร้สายให้กับโทรศัพท์ทุกรุ่นได้หรือไม่
ใช่ อะแดปเตอร์วงแหวนแม่เหล็กหรือเคสที่เข้ากันได้กับแม่เหล็กสามารถเพิ่มฟังก์ชันการจัดตำแหน่งแม่เหล็กให้กับอุปกรณ์ใดๆ ที่รองรับการชาร์จไร้สายมาตรฐาน Qi วงแหวนแม่เหล็กที่มีกาวบาง (โดยทั่วไปมีความหนา 0.4–0.6 มม.) สามารถติดไว้ที่ด้านหลังของโทรศัพท์หรือภายในเคสได้ ตำแหน่งเหล่านี้วางอุปกรณ์อย่างถูกต้องบนแผ่นชาร์จแบบแม่เหล็ก อย่างไรก็ตาม อะแดปเตอร์วงแหวนกาวที่วางอยู่บนตัวโทรศัพท์โดยตรงอาจทำให้การรับประกันเป็นโมฆะ และวงแหวนแบบบางอาจมีแรงยึดต่ำกว่า (400–600 gf) กว่าการใช้งานในตัว เคสแม่เหล็กที่สร้างขึ้นโดยเฉพาะสำหรับอุปกรณ์ของคุณคือแนวทางที่แนะนำ
คำถามที่ 3: เหตุใดที่ชาร์จไร้สายของฉันรู้สึกร้อนเมื่ออยู่ใกล้บริเวณแม่เหล็ก
ความร้อนใกล้กับบริเวณคอยล์ชาร์จเป็นเรื่องปกติและเกิดจากการสูญเสียการแปลงพลังงานในคอยล์ตัวส่งและตัวรับ ไม่ใช่จากตัวแม่เหล็กเอง การชาร์จแบบไร้สายแบบเหนี่ยวนำมีประสิทธิภาพน้อยกว่า 100% โดยธรรมชาติ เครื่องชาร์จ 15 W ที่ให้พลังงาน 12 W ไปยังแบตเตอรี่จะกระจายความร้อนประมาณ 3 W ชั้นป้องกันเฟอร์ไรต์ยังสร้างการสูญเสียกระแสไหลวนเล็กน้อยอีกด้วย หากเครื่องชาร์จรู้สึกว่าร้อนเกินไป (อุณหภูมิพื้นผิวสูงกว่า 45 °C) ปัญหาน่าจะเป็นไปได้ว่าการวางแนวคอยล์ไม่ตรงส่งผลให้ประสิทธิภาพการเชื่อมต่อลดลง เครื่องชาร์จคุณภาพต่ำที่มีการจัดการระบายความร้อนไม่เพียงพอ หรือมีวัตถุแปลกปลอมที่เป็นโลหะระหว่างอุปกรณ์กับเครื่องชาร์จ
คำถามที่ 4: ระบบชาร์จไร้สายมีแม่เหล็กจำนวนเท่าใด
ระบบการชาร์จแม่เหล็กไร้สายทั่วไปประกอบด้วยส่วนแม่เหล็กระหว่าง 8 ถึง 36 ส่วนในแต่ละส่วนประกอบ (ที่ชาร์จและอุปกรณ์) โดยจัดเรียงเป็นรูปวงแหวนพร้อมขั้วสลับ จำนวนที่แน่นอนขึ้นอยู่กับเส้นผ่านศูนย์กลางวงแหวน แรงยึดที่ต้องการ และเป้าหมายต้นทุนการผลิต โดยทั่วไปแล้ว ชิ้นส่วนต่างๆ จำนวนมากจะสร้างโปรไฟล์แรงศูนย์กลางที่นุ่มนวลขึ้น และลักษณะการสแน็ปที่ทำซ้ำได้มากขึ้น แต่ยังเพิ่มความซับซ้อนในการผลิตอีกด้วย การใช้งานระดับพรีเมียมมักจะใช้ 16 ส่วนขึ้นไปโดยมีรูปแบบขั้วที่ตรงกันระหว่างที่ชาร์จและวงแหวนของอุปกรณ์
คำถามที่ 5: แม่เหล็กชาร์จแบบไร้สายจะล้างอำนาจแม่เหล็กเมื่อเวลาผ่านไปหรือไม่
แม่เหล็ก NdFeB ที่ใช้ในระบบการชาร์จแบบไร้สายจะสูญเสียพลังแม่เหล็กน้อยกว่า 1% ต่อทศวรรษภายใต้สภาวะการทำงานปกติ การล้างอำนาจแม่เหล็กเป็นเพียงข้อกังวลในทางปฏิบัติหากแม่เหล็กสัมผัสกับอุณหภูมิที่เกินขีดจำกัดที่กำหนด (โดยทั่วไปคือ 80–150 °C ขึ้นอยู่กับเกรด) หรือสัมผัสกับสนามแม่เหล็กแรงสูงที่อยู่ตรงข้ามกัน ไม่มีเงื่อนไขเหล่านี้เกิดขึ้นในการใช้งานการชาร์จไร้สายตามปกติ สนามแม่เหล็กสลับของคอยล์ชาร์จที่ 100–400 kHz ทำงานที่ความแรงของสนามแม่เหล็กต่ำเกินไปจนส่งผลต่อค่าไบแอส DC ของแม่เหล็กถาวร แม่เหล็กชาร์จไร้สายเป็นส่วนประกอบตลอดอายุการใช้งานอย่างมีประสิทธิภาพ
คำถามที่ 6: แม่เหล็กชาร์จแบบไร้สายสามารถรบกวนสัญญาณไร้สายอื่นๆ (Wi-Fi, Bluetooth, NFC) ได้หรือไม่
แม่เหล็กถาวรไม่รบกวนสัญญาณ Wi-Fi (2.4/5/6 GHz), Bluetooth (2.4 GHz) หรือ NFC (13.56 MHz) เนื่องจากสิ่งเหล่านี้เป็นการสื่อสารด้วยคลื่นแม่เหล็กไฟฟ้าที่ไม่ได้รับผลกระทบจากสนามแม่เหล็กคงที่ สนามแม่เหล็กสลับของคอยล์ชาร์จ (100–400 kHz) มีความถี่ต่ำเกินไปที่จะรบกวนคลื่นความถี่เหล่านี้ อาจมีการลดช่วง NFC ลงเล็กน้อยหากเสาอากาศ NFC ของอุปกรณ์ซ้อนทับกันในเชิงเรขาคณิตกับวงแหวนแม่เหล็ก แต่การใช้งานการชาร์จแบบไร้สายด้วยแม่เหล็กที่ออกแบบมาอย่างเหมาะสมจะกำหนดเส้นทางเสาอากาศ NFC ออกไปนอกวงแหวนแม่เหล็กเพื่อหลีกเลี่ยงความขัดแย้งนี้
สรุป: แม่เหล็กการชาร์จแบบไร้สายเป็นรากฐานของการชาร์จที่รวดเร็วที่เชื่อถือได้
แม่เหล็กสำหรับการชาร์จแบบไร้สายเป็นส่วนประกอบที่มีขนาดเล็กแต่มีความแม่นยำในทางเทคนิค ซึ่งกำหนดว่าการชาร์จแบบไร้สายแบบรวดเร็วทำงานได้จริงตามที่โฆษณาไว้ในการใช้งานในชีวิตประจำวันหรือไม่ หากไม่มีการจัดตำแหน่งแม่เหล็กที่เชื่อถือได้ การถ่ายโอนพลังงานแบบเหนี่ยวนำจะลดลงอย่างไม่อาจคาดเดาได้ โดยสูญเสียความเร็ว ทำให้เกิดความร้อนส่วนเกิน และไม่สามารถรักษารูปแบบกำลังวัตต์สูงที่อุปกรณ์สมัยใหม่รองรับได้ ด้วยอาร์เรย์แม่เหล็กที่ได้รับการออกแบบมาอย่างดีโดยใช้เซ็กเมนต์ N52 NdFeB แบบเผาผนึก ชั้นป้องกันเฟอร์ไรต์ และแรงยึดที่เพียงพอ การชาร์จแบบไร้สายแบบแม่เหล็กจึงมอบประสิทธิภาพ 15 W ที่สม่ำเสมอ ความเข้ากันได้ของอุปกรณ์เสริมที่หลากหลาย และความยืดหยุ่นในการติดตั้งทุกที่
เนื่องจากตลาดการชาร์จแบบไร้สายทั่วโลกมีมูลค่าถึง 4 หมื่นล้านดอลลาร์สหรัฐภายในสิ้นทศวรรษนี้ การวางแนวแม่เหล็กจะกลายเป็นความคาดหวังพื้นฐานมากกว่าคุณสมบัติระดับพรีเมียม การทำความเข้าใจวิธีการทำงานของแม่เหล็กชาร์จแบบไร้สาย ตั้งแต่ขั้วไฟฟ้าแบบสลับไปจนถึงแผงป้องกันเฟอร์ไรต์ ไปจนถึงการโต้ตอบกับบัตรเครดิต ช่วยให้ผู้บริโภคและวิศวกรมีความพร้อมในการตัดสินใจเกี่ยวกับผลิตภัณฑ์โดยมีข้อมูลครบถ้วน และหลีกเลี่ยงข้อผิดพลาดทั่วไปของการใช้งานที่ไม่ตรงแนว คุณภาพต่ำ หรือไม่ได้รับการรับรอง
